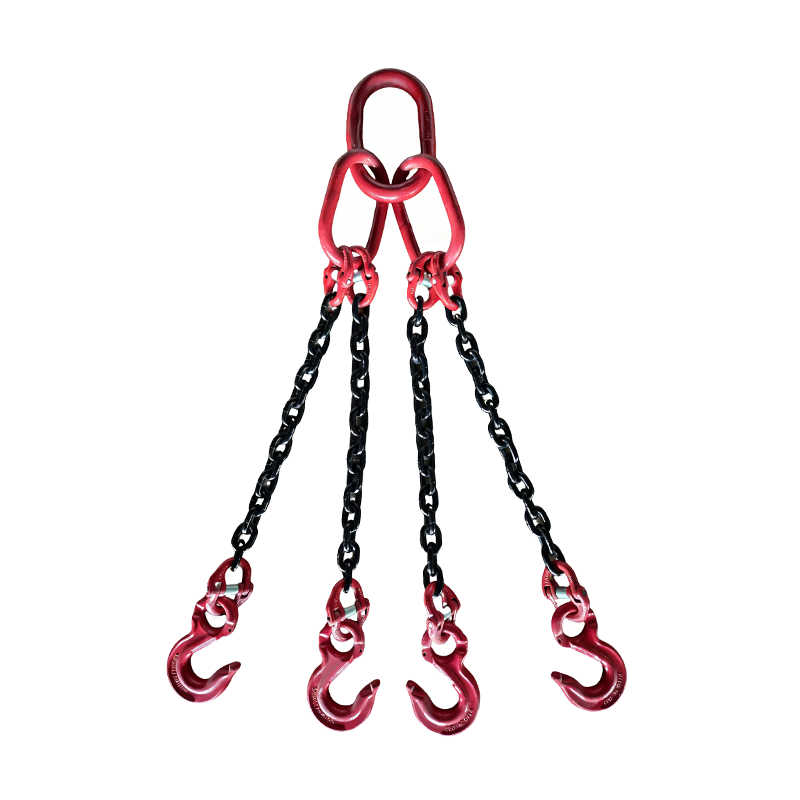

Liga de aço grau 100 com quatro ganchos de segurança giratórios para perna (QOG)

A maioria dos acidentes de amarração e elevação são evitáveis. As análises publicadas de incidentes no setor associam repetidamente lesões graves e queda de cargas a quatro causas recorrentes: sobrecarga, equipamento de amarração danificado, ângulos incorretos de eslinga e comunicação deficiente entre o operador do equipamento e a equipe de amarração. Controle essas quatro variáveis ​​antes que o gancho levante qualquer peso e seu local eliminará a grande maioria do risco diário de levantamento. O resultado prático para cada içamento: nunca exceda o limite de carga de trabalho, inspecione cada eslinga e ponto de conexão imediatamente antes do uso, mantenha todas as pessoas afastadas do caminho da carga e coloque um montador treinado encarregado de dirigir o içamento. Uma carga que pesa mais do que o cordame pode suportar cairá independentemente da experiência do operador. Por que ocorrem falhas de rigging Rigging não falha aleatoriamente. As falhas seguem padrões reconhecíveis que podem ser detectados durante o planejamento e a configuração. A capacidade nominal de um material, a geometria do engate, a condição da eslinga e a habilidade da tripulação determinam se um içamento é seguro ou se é um acidente prestes a acontecer. Sete regras de campo que evitam queda de cargas 1. Confirme o peso real da carga Nunca faça estimativas. Use o peso documentado, uma balança certificada ou uma célula de carga. Quando o número for incerto, planeje o valor mais alto e verifique novamente a capacidade de cada componente. 2. Verifique os limites de carga de trabalho Cada eslinga, manilha, gancho e parafuso com olhal devem apresentar uma WLL legível. Compare a carga aplicada, incluindo multiplicadores de ângulo, com o componente de classificação mais baixa na corrente de elevação. 3. Inspecione antes de cada elevação Procure fios quebrados, torções, seções esmagadas, corrosão, elos esticados, cortes e danos causados pelo calor. Equipamentos defeituosos são removidos do trabalho e não “observados”. 4. Respeite a matemática do ângulo da funda Um engate de duas pernas a 30° da vertical coloca aproximadamente 2,00 vezes a carga em cada perna; a 60° o multiplicador cai para 1,16. Calcule a força efetiva em vez de adivinhar. 5. Limpe o caminho de carga Nenhum pessoal não autorizado permanece sob ou ao lado de uma carga suspensa. Use cabos de apoio para controlar a rotação e evite segurar os ganchos com as mãos enquanto a carga estiver em movimento. 6. Estabilize a máquina de elevação Estenda totalmente os estabilizadores, calce as rodas, confirme o solo firme e mantenha o equipamento nivelado. Nunca balance uma carga sobre trabalhadores expostos ou passarelas. 7. Treinar e autorizar montadores Somente trabalhadores qualificados e designados dirigem os elevadores e se comunicam com o operador. Combine os sinais de voz e rádio antes que a carga deixe o solo. A seleção da eslinga é uma decisão de suporte de carga O tipo de eslinga altera a forma como a carga responde ao calor, arestas vivas e manuseio. As classificações de capacidade sempre devem vir da etiqueta e do certificado, mas a comparação das características ajuda a combinar a eslinga certa com o ambiente de trabalho antes que um problema apareça. Tipo de funda Tolerância térmica típica Modo de falha primário Mais adequado para Eslinga de cabo de aço Até ~400°F Fios quebrados, torções, corrosão Construção, superfícies quentes, abrasão externa Eslinga de corrente (Grau 80) Até ~600°F Elos desgastados, alongamento, rachaduras Fabricação pesada, ambientes industriais agressivos Eslinga de teia sintética ~180°F Degradação UV, cortes, danos químicos Cargas internas e médias, superfícies delicadas Estilingue redondo ~194°F Desgaste da capa, corte nas bordas Cargas que necessitam de flexibilidade, elevação industrial leve Comparação característica de tipos de fundas comuns; sempre baseie as decisões de capacidade na WLL mostrada na etiqueta do fabricante e no certificado de inspeção atual. Causas básicas por trás dos incidentes de içamento e rigging Quando as equipes de segurança do local analisam relatórios de quase acidentes e incidentes registrados, as mesmas causas básicas aparecem de forma consistente. A distribuição abaixo resume o peso relativo de cada causa nas análises de incidentes típicos nas operações de construção e industriais. Sobrecarga 25% Erros de ângulo 22% Engrenagem danificada 18% Mudança de carga 15% Comunicação 12% Meio Ambiente 8% Percentuais indicativos baseados em temas recorrentes nas análises de segurança do setor; os dados reais do local variam de acordo com o setor e o tipo de equipamento. Onde a segurança no levantamento é mais importante A segurança de montagem e elevação afeta todos os setores que movimentam cargas pesadas, mas os níveis de exposição variam. A construção e a fabricação representam a maior parte das operações de elevação porque guindastes, guinchos e equipamentos de escavadeiras funcionam diariamente nesses locais. As operações de logística, energia e transporte adicionam elevadores de guindaste, carregamento montado em caminhão e içamento de manutenção em uma base rotativa. Construção – 38% Fabricação – 27% Logística e armazenagem — 15% Energia e utilidades — 12% Transporte e mineração — 8% Um plano prático de elevação em seis etapas A amarração segura é o produto de um procedimento repetível, e não de um momento de cautela no momento da elevação. As mesmas seis etapas devem ser executadas em todos os trabalhos, desde uma elevação de rotina no armazém até a colocação de equipamentos pesados. 1 Caracterize a carga Registre o peso exato, as dimensões, o centro de gravidade e os pontos de elevação nominais. Um plano de carga começa com números corretos. 2 Calcular forças de amarração Aplique o fator de ângulo a cada perna. Um engate de duas pernas a 45° multiplica a força da perna por 1,41; a 30° às 2h00. Verifique se cada componente cobre essas forças. 3 Combine o hardware com o ambiente Considere temperatura, produtos químicos, arestas vivas e exposição aos raios UV. Selecione eslingas com cobertura, núcleo e acessórios de extremidade corretos para o local. 4 Verifique tags e certificados Verifique o WLL, o número do lote e a data de fabricação de cada item. Não use equipamento sem etiqueta legível ou sem certificado de teste. 5 Informe a tripulação e defina a zona Percorra o caminho do elevador, combine os sinais e bloqueie a área sob a carga. Confirme as condições do solo para os estabilizadores e estabilize a máquina. 6 Documente o elevador Registre o peso da carga, a configuração da eslinga, o nome do supervisor e o status da inspeção. A documentação repetível cria uma operação mais segura ao longo do tempo. Manutenção e conformidade que mantêm os elevadores legais Os órgãos reguladores tratam os equipamentos de amarração com regras claras de inspeção e remoção. De acordo com a OSHA 29 CFR 1926.251 e 1910.184 dos EUA, eslingas, ganchos e cabos de aço devem ser inspecionados antes de cada uso e periodicamente a partir de então. A série ASME B30 fornece padrões de consenso complementares para guindastes, eslingas e dispositivos de elevação abaixo do gancho. Critérios de inspeção e remoção Eslingas de cabo de aço: retire de serviço quando os fios quebrados alcançarem 10% do total de fios na corda, ou quando aparecerem dobras, enjaulamento de pássaros, esmagamento, corrosão ou danos por calor. Eslingas de corrente: remova elos desgastados, esticados, rachados ou cortados; verifique o diâmetro do link em relação às especificações do fabricante. Eslingas sintéticas: remova as eslingas com costura cortada ou quebrada, núcleo interno exposto ou danificado, danos causados ​​pelo calor ou sinais de ataque químico. Ferragens: remova ganchos que apresentem mais de 10% de deformação na abertura da garganta, rachaduras visíveis, desgaste ou dobras. O equipamento ao redor do elevador também é importante As operações de rigging dependem da disponibilidade de máquinas de suporte. As escavadeiras frequentemente realizam içamentos do tipo rigging ao mover tubos, unidades de concreto e materiais, e uma falha no ventilador de resfriamento pode desligar a máquina no meio de uma janela de içamento crítica. Os gerentes de equipamentos reduzem esse risco mantendo um soprador de resfriamento de reposição para escavadeiras Caterpillar 330D em estoque de manutenção preventiva. No lado do transporte, os caminhões que entregam equipamentos de amarração no local enfrentam o mesmo risco de disponibilidade, o que torna um soprador sem escovas de alta eficiência para caminhões Freightliner e Volvo um complemento prático para um programa de manutenção de frota. Controle de qualidade por trás dos componentes de suporte de carga A previsibilidade de uma linga de cabo de aço começa na fábrica. A qualidade do estiramento, a consistência do torcimento e a seleção do núcleo determinam o alongamento, a vida útil em fadiga e como o cabo falha. Nosso Base de produção com certificação ISO 9001 executa trefilaria e torção de cabos em uma instalação desde 2004, e esse controle de fabricação é o que torna os componentes de suporte de carga mais fáceis de inspecionar e confiar. Quando as equipes de aquisição ou manutenção precisam verificar se um componente corresponde à especificação original, suporte pós-venda documentado evita o erro comum de instalar uma peça que apenas parece ser a combinação certa. Se você estiver planejando um estoque de peças sobressalentes para operações de içamento e amarração, nossa equipe técnica analisa sua lista de equipamentos e ajuda a combinar componentes verificados com sua frota. .article-section a:not(.pc-inner),article a:not(.pc-inner){color:inherit}.pc-cta{color:inherit!important}

O que conta como equipamento de elevação de materiais? Imagine uma baia de manutenção recebendo uma unidade compressora de 300 kg que deve ser colocada sobre uma bancada. Com um pequeno guindaste de pórtico, uma linga de cabo de aço e um operador experiente, o trabalho leva minutos. Sem o equipamento de elevação adequado, a mesma tarefa torna-se um exercício arriscado de mão de obra e alavancas. O equipamento de elevação de materiais inclui todos os dispositivos usados ​​para levantar, abaixar, suspender ou reposicionar uma carga – desde um bloco de corrente manual até uma ponte rolante totalmente automatizada. A conclusão é simples: o equipamento de elevação adequado não é uma despesa opcional. É um investimento fundamental na segurança do trabalhador, no tempo de atividade da produção e na proteção da carga. Comprar apenas pelo preço geralmente leva a paralisações, desgaste prematuro e acidentes. A seleção de equipamentos com base na capacidade de carga verificada, no ciclo de trabalho e na compatibilidade ambiental proporciona resultados muito melhores a longo prazo. Principais tipos de equipamentos de elevação de materiais O equipamento de elevação pode ser agrupado de acordo com a forma como move a carga. Algumas ferramentas levantam verticalmente, algumas combinam deslocamento vertical e horizontal e outras simplesmente posicionam uma carga na altura de trabalho. Compreender as principais categorias ajuda a evitar equipamentos incompatíveis e gargalos operacionais. Guindastes e Guindastes Pontes rolantes, guindastes de pórtico e guindastes de lança são os cavalos de batalha de oficinas, armazéns e linhas de produção. Um guindaste percorre uma área definida e carrega uma carga em um carrinho, enquanto uma talha fornece o movimento de elevação. Talhas elétricas de corrente e talhas de cabo proporcionam controle vertical preciso. Os blocos de corrente manuais continuam úteis em trabalhos remotos ou de baixa frequência onde a energia não está disponível. Empilhadeiras e porta-paletes Quando uma carga precisa se mover rapidamente através de um piso e depois ser elevada até a altura da estante, uma empilhadeira geralmente é a resposta mais eficiente. Os porta-paletes, incluindo as versões motorizadas, realizam o transporte horizontal em corredores estreitos. Combine-os com uma doca de carga ou uma mesa elevatória para superar diferenças de altura com segurança. Elevadores a vácuo e mesas elevatórias Para cargas lisas e não porosas, como vidro, chapa metálica, painéis de plástico ou caixas, os elevadores a vácuo permitem que um operador manuseie peças pesadas sem alças ou ganchos. As mesas elevatórias, por outro lado, ajustam a altura de trabalho de uma carga para que os operadores evitem dobrar-se e alcançar. Não são guindastes; eles reduzem o esforço ergonômico e melhoram o fluxo da linha de montagem. Eslingas e equipamentos de amarração Todo dispositivo de elevação precisa de um ponto de fixação de carga. Eslingas de teia sintética, lingas de corrente e lingas de cabo de aço conectam o gancho da talha à carga. Manilhas, olhais e barras espaçadoras completam o sistema de amarração. O elo mais fraco da corrente determina a carga máxima segura, por isso estes componentes merecem a mesma atenção que a própria máquina de elevação. Na prática, as instalações raramente dependem de uma categoria. Uma linha de produção movimentada pode usar um guindaste de lança para montagem de componentes, uma mesa elevatória para embalagem e porta-paletes para expedição. Construir um sistema modular em torno de pontos de elevação padrão costuma ser a abordagem mais flexível e econômica. Tabela 1. Categorias comuns de equipamentos de elevação de materiais e suas aplicações típicas. Tipo de equipamento Função primária Faixa de capacidade típica Pontes suspensas e guindastes de pórtico Levante e mova cargas sobre uma área definida 500 kg a mais de 50 t Talhas elétricas de corrente e cabo Elevação vertical em espaços compactos 250 kg a 20 toneladas Empilhadeiras e porta-paletes Transportar, levantar e empilhar cargas paletizadas 1t a 10t Elevadores a vácuo Manuseie painéis e caixas lisas sem ganchos 50kg a 500kg Mesas de tesoura e elevação Ajuste a altura da carga para acesso ergonômico 100 kg a 2 toneladas Eslingas, manilhas e barras espaçadoras Conecte a carga à máquina de elevação Dependente da carga nominal Como escolher o equipamento de elevação certo A seleção começa com uma auditoria de carga e não com um folheto. Liste cada tipo de carga, seu peso, dimensões, altura de elevação e com que frequência a operação ocorre em cada turno. Em seguida, compare esse perfil com a capacidade nominal e a classificação de serviço do equipamento. Uma talha classificada para uso ocasional superaquecerá rapidamente em produção contínua. Seis critérios são mais importantes: Peso da carga e fator de segurança – Deixe sempre pelo menos 25% da capacidade de reserva acima da carga esperada mais pesada e mais para cargas dinâmicas. Altura e alcance de elevação – Meça a altura do gancho, o comprimento da pista e a folga abaixo dos obstáculos. Ciclo de trabalho – Definir partidas por hora, tempo de execução e percentual típico de carga; escolha uma classe de serviço ISO ou FEM apropriada. Meio Ambiente – Verifique se há temperaturas extremas, poeira, umidade, exposição a produtos químicos ou atmosferas potencialmente explosivas. Fonte de alimentação – Confirme a tensão, a fase e se é necessária uma bateria ou enrolador de cabo. Capacidade do operador – Combine a complexidade do controle com o nível de habilidade do seu pessoal e planeje o treinamento antes da compra. Considere um exemplo simples. Se você levantar um bloco de motor de 300 kg a cada três minutos durante um turno de oito horas, um bloco de corrente para serviços leves com capacidade de 1.000 kg poderá suportar a carga máxima, mas aquecerá e se desgastará rapidamente. Uma talha de cabo projetada para serviços pesados, mesmo com a mesma tonelagem nominal, durará muito mais e exigirá menos reparos. O ciclo de trabalho é tão importante quanto o peso da carga. É fácil focar no preço de compra, mas o custo de uma parada de produção causada por uma talha subdimensionada ou por um cabo de aço quebrado é muitas vezes maior. A máquina mais barata raramente é mais barata durante um ciclo de vida de cinco anos. Fundamentos de segurança e manutenção A inspeção adequada e a manutenção preventiva separam um sistema de elevação confiável de um acidente prestes a acontecer. Uma máquina de elevação que falha sob carga não danifica apenas o produto; corre o risco de ferimentos graves. A operação segura começa com verificações diárias do operador e continua com inspeções programadas de cada componente de suporte de carga. Inspeção visual de cabos de aço ou correntes quanto a fios quebrados, corrosão, dobras e padrões de abrasão. Verificação de interruptores de limite, freios, funções de parada de emergência e travas de gancho. Lubrificação de peças móveis conforme cronograma do fabricante. Teste de carga após grandes reparos, modificações ou substituição de cabos de aço. Manter registros precisos de inspeções, reparos e treinamento de operadores. As verificações diárias levam menos de um minuto: observe a corda ou corrente em todo o seu comprimento visível, ouça ruídos incomuns e teste os controles. As verificações semanais devem incluir a função do freio e a condição do gancho. As inspeções mensais devem abranger todo o meio de elevação e pontos de fixação. Caso algum componente apresente deformação, corrosão severa ou sinais de sobrecarga, retire o equipamento de serviço imediatamente. Em muitos países, requisitos regulamentares como OSHA ou ASME B30 estabelecem intervalos mínimos de inspeção e critérios de rejeição. Mesmo quando não são juridicamente vinculativos, seguir estas normas é uma base prática para qualquer operação séria. Por que a qualidade do cabo de aço é importante Para pontes rolantes e muitas talhas, o cabo de aço não é um acessório – é o elemento de suporte de carga. Quando falha, não há backup secundário. No entanto, os cabos de aço são frequentemente subespecificados e mal conservados. A construção, o tipo de núcleo e a lubrificação devem corresponder ao diâmetro da polia, ao número de curvas e ao ambiente de trabalho. O cabo de aço é feito de vários fios enrolados em um núcleo. Uma construção 6x19 oferece boa flexibilidade e resistência à abrasão, enquanto uma construção 6x37 é mais flexível e adequada para roldanas menores. O núcleo pode ser de fibra ou núcleo de cabo de aço independente (IWRC); O IWRC oferece maior resistência e melhor suporte sob cargas pesadas. A escolha da construção errada reduz a vida útil e aumenta o risco de falhas repentinas. Em nossa unidade de fabricação , vimos quanta diferença faz a consistência da fabricação. Pequenas variações na trefilação, torção e lubrificação do fio criam pontos fracos que levam à retirada prematura ou quebra do cabo. É por isso que mantemos a trefilação e o fechamento do cabo no mesmo instalação de produção certificada , com rígidos controles de qualidade desde a matéria-prima até a bobina acabada. Para o comprador, a lição é verificar o processo do fornecedor do cabo, e não apenas a classificação do catálogo. Pergunte sobre a construção do cabo, a resistência à ruptura, o tipo de núcleo e a proteção contra corrosão. Em seguida, combine a corda com os requisitos do fabricante do equipamento. Padrões de inspeção como ISO 4309 fornecem critérios de descarte claros com base no número de fios quebrados visíveis, desgaste e corrosão. Recomendações Finais O equipamento de elevação de material correto reduz o risco de ferimentos, acelera a produção e protege suas mercadorias. Comece avaliando seu perfil de carga e, em seguida, escolha equipamentos com capacidade real de ciclo de trabalho e componentes de rigging de qualidade. Nunca trate o cabo de aço como uma mercadoria; merece a mesma atenção de engenharia que o próprio guindaste. Se você não tiver certeza sobre a especificação do cabo de aço para um guindaste, talha ou conjunto de elevação, fale com um fornecedor que fabrica o material e entende a aplicação. Contate nossa equipe de engenharia para obter conselhos sobre a construção do cabo, tipo de núcleo e classificações de carga para sua configuração de elevação específica. .article-section table{display: table!important;}.article-section thead{display: table-header-group!important;}.article-section tbody{display: table-row-group!important;}.article-section tr{display: table-row!important;}.article-section th{display: table-cell!important;}.article-section td{display: table-cell!important;}.article-section caption{caption-side:bottom;font-size:16px;margin-bottom:12px;font-style:italic;color:#808080;}.article-section th{font-weight:bold;border:1px solid #cccccc;padding:8px;}.article-section td{border:1px solid #cccccc;padding:8px;}.article-section ol{margin-bottom:12px;list-style-type:decimal;list-style-position:inside;padding-left:0;}.article-section ul{margin-bottom:12px;list-style-type:disc;list-style-position:inside;}.article-section li{list-style:inherit;font-size:16px;margin-bottom:6px;}.article-section h2{font-size:22px;font-weight:bold;text-align:left;margin-bottom:12px!important;}.article-section h3{font-size:16px;font-weight:bold;text-align:left;margin-bottom:12px;}.article-section p{font-size:16px!important;margin-bottom:12px;} .article-section a:not(.pc-inner),article a:not(.pc-inner){color:inherit}.pc-cta{color:inherit!important}

DADOS DE AQUISIÇÃO DE APARELHO B2B 2026 As correntes de liga de aço de alta resistência da Jiangyin proporcionam vida útil 34% mais longa e 28% menos eventos de inatividade não planejados Depois de analisar dados de desempenho em 14 locais da indústria pesada, nossas correntes de liga de aço de alta resistência superam consistentemente as alternativas padrão de aço carbono em resistência ao desgaste, resistência à fadiga e custo total por ciclo de elevação. Este artigo revela a ciência dos materiais, as métricas de aquisição ocultas e o roteiro de conformidade que todo comprador B2B precisa. 34% Vida útil mais longa 28% Menos eventos de inatividade Nota 100 Padrão de nível superior A vantagem da engenharia das correntes de liga de aço de alta resistência em sistemas modernos de rigging No mundo da elevação industrial, amarração e movimentação de materiais pesados, correntes de liga de aço de alta resistência representam o padrão ouro em segurança, confiabilidade e eficiência de custos. Como profissional de compras B2B, você não está simplesmente comprando links de metal; você está investindo em um componente crítico de suporte de carga cujo desempenho impacta diretamente o tempo de atividade operacional, a segurança no local de trabalho e o custo total de propriedade. está na vanguarda da inovação em correntes de liga, produzindo correntes de alta resistência Grau 80 e Grau 100 que atendem aos rigorosos padrões ISO 3076, ASTM A906 e EN 818-2. Com as cadeias de fornecimento globais sob pressão e os prazos de entrega se tornando um diferencial importante, é essencial compreender as nuances da engenharia por trás dessas cadeias. Este artigo sintetiza ciência de materiais, dados de testes comparativos e métricas de aquisição do mundo real para orientar sua próxima decisão de fornecimento. Ciência de materiais e tecnologia de têmpera por trás de correntes de liga superiores O desempenho extraordinário de correntes de liga de aço de alta resistência reside na sinergia entre a química da liga cuidadosamente controlada e processos avançados de tratamento térmico. A Jiangyin General Metals emprega três pilares tecnológicos distintos que elevam nossas cadeias acima das alternativas de commodities. Química da liga Cr-Ni-Mo Uma composição precisamente balanceada de cromo, níquel e molibdênio garante temperabilidade profunda, alta resistência à tração (até 1000 MPa para grau 100) e excelente ductilidade. Isso evita fraturas frágeis mesmo sob carga de choque – um fator crítico de segurança para correntes de liga de aço de alta resistência usado em levantamento aéreo. Cr-Ni-Mo ≤1000MPa Alta ductilidade Extinção em atmosfera controlada Nossos fornos de rolos contínuos com atmosfera protetora garantem uma dureza uniforme em toda a seção transversal do elo da corrente. Isto elimina pontos fracos e garante que cada corrente de liga de aço de alta resistência que sai de nossa fábrica atende ao perfil de profundidade de dureza exigido pela EN 818-2. Dureza Uniforme Sem pontos fracos EN 818-2 Shot Peening e testes de carga 100% à prova Cada lote passa por shot peening controlado para induzir tensão superficial compressiva, melhorando significativamente a vida em fadiga. Posteriormente, cada corrente de liga de aço de alta resistência link é testado com carga de prova até 2,5 vezes seu limite de carga de trabalho e os certificados são arquivados para rastreabilidade total. Tensão Compressiva Teste de WLL 2,5x Rastreabilidade total Correntes de liga de aço de alta resistência versus correntes de aço carbono padrão: avaliação comparativa de desempenho Esta tabela compara os principais parâmetros mecânicos e relevantes para aquisição do Grau 100 da Jiangyin correntes de liga de aço de alta resistência contra correntes convencionais de aço carbono grau 50 de diâmetro de elo idêntico (13 mm). Parâmetro Corrente de aço carbono grau 50 Corrente de liga de aço Jiangyin grau 100 Limite de carga de trabalho (WLL) 2,5 toneladas 5,3 toneladas (112% maior) Resistência à ruptura (kN) 98 212 (116% maior) Vida em fadiga (ciclos a 75% da WLL) ~25.000 >85.000 Alongamento na Fratura (%) 12-15 ≥22 (Aviso de sobrecarga visível) Peso por 100m (kg) 388 388 (Igual – maior WLL por kg) Conformidade padrão ASTM A413/Grau 50 EN 818-2, ASTM A906, ISO 3076 Descobrindo custos ocultos de aquisição: além do preço por metro Ao avaliar correntes de liga de aço de alta resistência , o preço de compra é apenas a ponta do iceberg. O gráfico a seguir ilustra a importância relativa de cinco indicadores de desempenho frequentemente esquecidos que a Jiangyin General Metals quantifica para seus clientes. Impacto relativo do desempenho no custo total de propriedade (escala 0–100) 96 Desgaste Resistência 88 Fadiga Força 82 Corrosão Resistência 91 Carga de prova Consistência 78 Interligar Consistência Índice de desempenho agregado do banco de dados de garantia de qualidade de 2025 de Jiangyin; valores mais altos indicam contribuição superior para a redução do TCO. Cenário diversificado de aplicações de correntes de liga de aço de alta resistência Nosso correntes de liga de aço de alta resistência atender a um amplo espectro de indústrias exigentes. O detalhamento a seguir representa a distribuição global de vendas da Jiangyin em 2025, mostrando onde esses componentes críticos são implantados. Construção e levantamento pesado – 35% Marítimo e Offshore – 23% Mineração e Pedreiras – 16% Silvicultura e extração madeireira – 11% Transporte e amarração – 8% Outros – 7% Distribuição de vendas da Jiangyin General Metals 2025 de correntes de liga de aço de alta resistência por setor de uso final. Otimizando sua aquisição de correntes de liga de alta resistência: uma estrutura de 6 etapas Transição para premium correntes de liga de aço de alta resistência envolve mais do que uma troca de especificações. A Jiangyin General Metals recomenda esta abordagem estruturada para maximizar o retorno do investimento e garantir uma integração perfeita. 1 Audite seus requisitos atuais de elevação e ciclo de trabalho Documente as cargas dinâmicas reais, a frequência dos içamentos e as condições ambientais (temperatura, exposição a produtos químicos). As correntes de liga de aço de alta resistência são excelentes em ambientes de alto ciclo e carga de choque, mas a seleção correta da classe (80 vs. 100) depende da classificação precisa do ciclo de trabalho. 2 Especifique a classe e o acabamento corretos Nota 100 provides approximately 25% more WLL than Grade 80 for the same diameter, enabling lighter, easier-to-handle rigging. For offshore and marine applications, specify hot-dip galvanized or Zn-Ni coated high-tensile alloy steel chains to achieve 1000 hours salt spray resistance. 3 Validar certificações e rastreabilidade do fabricante Exigir certificados de material 3.1 de acordo com EN 10204, relatórios de teste de carga de prova por lote e certificação ISO 9001:2015. Jiangyin fornece um número de calor exclusivo estampado em cada link, permitindo rastreabilidade completa desde a matéria-prima até o produto acabado corrente de liga de aço de alta resistência . 4 Compare o custo total por tonelada levantada, não por metro Calcule: (Preço de compra Custo de tempo de inatividade de manutenção) / Toneladas totais levantadas ao longo da vida. Na maioria dos casos, as correntes de liga de aço de alta resistência apresentam um custo por tonelada 22-30% menor devido à vida útil prolongada e aos intervalos de substituição reduzidos. 5 Estabeleça critérios internos de inspeção e aposentadoria Implemente um programa de inspeção periódica documentado com base na ISO 9927. Para correntes de liga leve, os principais indicadores de descarte incluem alongamento do elo >5%, desgaste >10% do diâmetro nominal ou quaisquer cortes/rachaduras visíveis. Jiangyin oferece cartazes gratuitos com orientações de inspeção para o seu armazém. 6 Parceiro para fornecimento e previsão de longo prazo Firme acordos anuais de quantidade com Jiangyin para estabilizar preços e garantir slots de produção prioritários. Nossa instalação de 45.000 m² tem capacidade para entregar até 2.000 toneladas/mês de correntes de liga de aço de alta resistência, com remessa JIT para os principais portos. Garantindo a conformidade e prolongando a vida útil das correntes de liga de alta resistência As regulamentações globais exigem adesão rigorosa aos padrões de segurança para correntes de liga de aço de alta resistência . A Jiangyin General Metals não apenas atende, mas também excede esses requisitos, apoiando seus esforços de conformidade com documentação abrangente e suporte técnico. Conformidade total com EN 818-2 / ASTM A906 Certificados de propriedades mecânicas, teste de flexão e carga de prova são padrão em todas as remessas. Também apoiamos a inspeção de terceiros pela SGS, TÜV ou Lloyd's Register, mediante solicitação. Lubrificação e Prevenção de Corrosão Aplique uma fina camada de lubrificante sem ácido nas superfícies de contato a cada 3-6 meses, dependendo do ambiente. Isto reduz o desgaste das interligações e preserva as propriedades de fadiga das correntes de liga de aço de alta resistência. Registros de inspeção periódica obrigatória Mantenha um diário de bordo para cada montagem da corrente. Documente inspeções visuais, medições de desgaste e quaisquer incidentes de sobrecarga. Muitas vezes, este é um requisito regulamentar e uma defesa contra reivindicações de responsabilidade. Perguntas frequentes sobre correntes de liga de aço de alta resistência O que exatamente torna uma corrente “liga de aço de alta resistência”? As correntes de liga de aço de alta resistência são fabricadas a partir de ligas de aço Cr-Ni-Mo especialmente formuladas, tratadas termicamente por meio de têmpera e revenido controlados para atingir resistências à tração acima de 800 MPa (Grau 80) ou 1000 MPa (Grau 100). Isto produz um limite de carga de trabalho substancialmente maior em comparação com correntes de aço carbono das mesmas dimensões, ao mesmo tempo que mantém excelente ductilidade para absorver cargas de choque. Nota 80 vs. Nota 100: Qual devo escolher? O grau 100 oferece WLL aproximadamente 25% maior que o grau 80 para o mesmo diâmetro de corrente, tornando-o ideal para aplicações sensíveis ao peso ou onde uma corrente menor e mais leve é ​​desejada. A classe 80 continua sendo uma escolha econômica para içamentos menos exigentes. Os engenheiros da Jiangyin podem ajudar a selecionar a classe ideal com base em seu espectro de carga específico e requisitos de fator de segurança. Quais certificações a Jiangyin General Metals oferece? Cada remessa de corrente de liga de aço de alta resistência vem com certificados de material EN 10204 3.1, relatórios de teste de carga de prova e uma declaração de conformidade com o padrão aplicável (EN 818-2, ASTM A906, etc.). Nossas instalações possuem certificação ISO 9001:2015 e aceitamos auditorias de terceiros. As correntes de liga de alta resistência podem ser usadas em ambientes marinhos corrosivos? Sim, quando especificado com revestimento adequado. Oferecemos correntes de liga de aço de alta resistência galvanizadas por imersão a quente (HDG) e galvanizadas com Zn-Ni que passam por 1.000 horas de testes de névoa salina (ASTM B117). Observe que os revestimentos podem reduzir ligeiramente a WLL; consulte nossa folha de dados de engenharia para classificações ajustadas. Qual é o MOQ e o prazo de entrega típico? Para correntes de liga de aço de alta resistência padrão, o MOQ é de 500 metros por tamanho. Montagens personalizadas ou revestimentos especiais podem ter MOQs mais elevados. Os prazos de entrega atuais são de 4 a 6 semanas para itens padrão e de 8 a 10 semanas para itens projetados sob encomenda. Mantemos estoque tampão para diâmetros de alta demanda para atender a necessidades urgentes. Como posso identificar quando uma rede deve ser desativada? Retire uma corrente de liga de aço de alta resistência se algum elo apresentar alongamento >5% do passo original, desgaste >10% do diâmetro nominal, cortes, cortes ou corrosão mais profundas que 5% do diâmetro, ou se tiver sido submetido a um evento de sobrecarga que exceda a carga de prova. Nunca solde ou tente fazer reparos em campo. A Jiangyin oferece comprimentos e montagens de correntes personalizadas? Absolutamente. Fornecemos correntes cortadas no comprimento, conjuntos de lingas de perna única, duas pernas, três pernas e quatro pernas com elos mestres e ganchos, todos testados e certificados. Forneça o comprimento, acessórios finais e WLL necessários e nós entregaremos uma solução completa de aparelhamento. Como a temperatura afeta o limite de carga de trabalho das correntes de liga leve? As correntes de liga de aço de alta resistência mantêm sua WLL até 200°C. Entre 200°C e 300°C, a CMT deve ser reduzida em 10% a cada aumento de 50°C. A operação acima de 300°C não é recomendada sem avaliação metalúrgica específica. Para aplicações em temperaturas elevadas, entre em contato com nossa equipe técnica para orientação. Eleve seus padrões de amarração com correntes de liga de aço de alta resistência comprovadas Os dados falam por si: correntes de liga de aço de alta resistência da Jiangyin General Metals proporcionam uma vida útil 34% mais longa, 28% menos eventos de inatividade e um custo total significativamente menor por tonelada levantada em comparação com alternativas padrão de aço carbono. Numa era em que a resiliência da cadeia de abastecimento e a segurança operacional não são negociáveis, a decisão de atualizar para soluções de cadeia certificadas, rastreáveis ​​e orientadas para o desempenho é um investimento estratégico e não apenas uma compra. Não importa se suas operações abrangem construção, marinha, mineração ou silvicultura, nossa equipe de engenharia está pronta para apoiar suas metas de aquisição com conhecimento técnico, prazos de entrega competitivos e documentação completa de conformidade. Não deixe que uma mentalidade de commodity comprometa a segurança e a eficiência de sua elevação – faça parceria com um fabricante que trata correntes de liga de aço de alta resistência como componentes críticos de segurança que são. Solicite sua cotação personalizada de corrente de liga de aço de alta resistência Entre em contato com a Jiangyin General Metals para obter uma proposta técnica detalhada, seção de cadeia de amostras e preços competitivos dentro de 24 horas. Solicite sua cotação agora Baixe a Ficha Técnica Jiangyin Metais Gerais Co., Ltd. | Certificado ISO 9001:2015 | [email protected] | © 2026 Jiangyin General Metals Co., Ltd. Todos os direitos reservados. Este artigo de inteligência de compras B2B tem fins informativos. As especificações da corrente devem ser verificadas com folhas de dados certificadas atuais antes do uso.

Uma manilha é a decisão do elo mais fraco em qualquer configuração de equipamento A manilha de cabo de aço parece uma simples peça de hardware - um arco ou corpo, um alfinete, pronto. Na prática, é o conector que mais frequentemente determina o limite de carga de trabalho de uma montagem inteira, porque uma corda, eslinga ou corrente avaliada bem acima da manilha com a qual está emparelhada ainda é tão forte quanto essa manilha. Subdimensionamento, tipos de pinos incompatíveis ou carregamento de uma manilha fora do eixo são as três maneiras mais comuns pelas quais um cabo com classificação correta ainda acaba em um sistema sobrecarregado. Metais Gerais , fabricante de cabos de aço e acessórios para cordames com sede em Jiangyin, China, fornece manilhas junto com seus cabos de aço e linhas de acessórios especificamente para que os compradores possam combinar componentes de uma única fonte testada, em vez de adivinhar os fornecedores. Bow Shackles vs. Dee Shackles: escolhendo o formato correto do corpo Os dois tipos de manilhas dominantes resolvem diferentes problemas de carregamento, e escolher entre eles não é uma questão de preferência: As manilhas de arco (âncora) têm um corpo mais largo e arredondado que aceita múltiplas pernas de eslinga ou uma carga envolvente sem carregar lateralmente o pino, tornando-as a escolha padrão para içamentos de múltiplas pernas e engates de cesta As manilhas Dee (corrente) têm um corpo mais estreito e de lados retos construído para trações em linha, onde a carga permanece alinhada com o eixo do pino As manilhas de corpo largo ficam entre as duas, oferecendo largura de arco extra para aumentar o volume da eslinga, mantendo uma pegada mais compacta do que uma manilha de ancoragem completa Usar uma manilha Dee em uma aplicação de múltiplas pernas para a qual não foi projetada é um erro comum em campo - as pernas da eslinga abrem o arco além de seu ângulo nominal e carregam o pino em uma direção para a qual nunca foi testado. Pino de parafuso, tipo de parafuso ou pino redondo: estilo de pino correspondente ao ciclo de trabalho A seleção do pino é tanto uma decisão do ciclo de trabalho quanto uma decisão de carga. Tipo de pino Mais adequado para Limitação Pino de parafuso Conexão/desconexão frequente, aparelhamento temporário Pode recuar sob vibração se não for apreendido Tipo de parafuso (porca e chaveta) Instalações permanentes ou de longo prazo, cargas vibratórias Mais lento para instalar e remover Pino redondo Trações retas em linha sem rotação Não classificado para carregamento angular ou lateral Comparação geral do tipo de pino — sempre confirme com a carga de trabalho nominal da manilha específica e o padrão de aplicação. Dimensionando uma manilha corretamente em relação ao cabo de aço Uma manilha dimensionada exclusivamente pelo diâmetro do cabo, sem verificar o diâmetro do pino contra o olhal ou dedal pelo qual passará, é uma das incompatibilidades mais frequentes no campo. Antes de especificar: Confirme a resistência mínima à ruptura do cabo e o fator de segurança exigido para a aplicação. Selecione uma manilha cujo limite de carga de trabalho atenda ou exceda esse requisito – e não apenas o diâmetro do cabo, uma vez que dois cabos do mesmo diâmetro podem ter resistências à ruptura muito diferentes, dependendo da construção e do grau. Verifique se o diâmetro do pino da manilha passa pelo dedal ou olhal do cabo sem emperrar, pois um pino subdimensionado concentra a carga em uma pequena área de contato e acelera o desgaste. Verifique se a largura do arco acomoda o número de pernas da funda ou peças de hardware que compartilharão a manilha. Metais Gerais' manilha de cabo de aços são fornecidos com marcações de carga de trabalho nominal e são comumente especificados junto com os cabos de aço e linhas de dedais da empresa, de modo que toda a terminação seja dimensionada em um único pedido. Práticas de instalação e carregamento que preservam a resistência nominal A classificação carimbada de uma manilha pressupõe que ela seja usada exatamente como projetada - em linha, com pino totalmente assentado e nunca com carga lateral. Algumas práticas protegem consistentemente essa classificação: Sempre passe o pino completamente pelas orelhas da manilha, de modo que o colarinho ou os ombros fiquem alinhados com a orelha - um pino parcialmente rosqueado reduz drasticamente a resistência Aperte manualmente os pinos dos parafusos antes de cada levantamento e verifique se eles não recuaram devido ao uso anterior Nunca carregue lateralmente uma manilha em um ângulo para o qual não foi classificado - os limites de carga de trabalho normalmente pressupõem uma tração reta e em linha, e a carga angular pode reduzir substancialmente a capacidade Mantenha o corpo da manilha livre de arestas vivas ou membros estruturais que possam entortar o arco sob carga Nunca substitua um parafuso por um pino de manilha adequado – hardware incompatível é uma das principais causas de falhas de manilha que remontam à improvisação em campo Lista de verificação de inspeção antes de cada uso Uma breve verificação pré-uso detecta a maioria dos defeitos das manilhas antes que se tornem falhas: Sem rachaduras, arranhões ou cortes visíveis no arco ou pino Nenhuma curvatura ou alongamento mensurável do arco em comparação com sua forma original Roscas do pino intactas, não desgastadas e livres de corrosão que impediriam o engate total Carga de trabalho legível e marcações de identificação – uma manilha não marcada não deve ser usada para trabalhos de suporte de carga Nenhum sinal de desgaste excessivo nos pontos de contato pino-arco, o que indica que a manilha foi repetidamente carregada lateralmente Para aplicações marítimas e de elevação, as manilhas são normalmente especificadas junto com a certificação de carga de prova, e os compradores que comparam fontes de hardware geralmente analisam o fornecedor completo acessórios de corda de arame gama — mangas, dedais, ganchos e manilhas juntos — para confirmar que cada ponto de conexão na montagem vem de uma fonte consistentemente testada, em vez de fornecedores mistos com diferentes linhas de base de qualidade. Material e acabamento: combinando a manilha com o ambiente Manilhas de liga de aço forjado, galvanizadas a quente ou pintadas, continuam sendo o padrão para construção geral e trabalhos de içamento, oferecendo a melhor relação resistência-custo para condições secas a moderadamente corrosivas. Em ambientes marítimos, offshore ou de exposição química, as manilhas de aço inoxidável resistem muito melhor à corrosão por pite e à corrosão galvânica, embora a um custo unitário mais alto e muitas vezes com uma classificação de carga de trabalho mais baixa do que uma manilha de liga de aço de tamanho equivalente. Escolher o acabamento errado para o ambiente é um modo de falha mais lento do que um pino subdimensionado, mas é igualmente caro - uma manilha que sofre corrosão interna na interface pino-arco pode perder resistência nominal muito antes de qualquer sinal externo de dano aparecer.

Uma luva de alumínio só funciona se a estampagem estiver correta A manga de alumínio para cabo de aço não prende uma corda como um nó ou um clipe. Quando a luva é comprimida por uma ferramenta de estampagem, o alumínio flui ao redor dos fios do fio e é soldado a frio nas irregularidades da superfície do cabo, formando uma ligação mecânica sólida em vez de um simples ponto de aperto. Se errar na compressão – manga subdimensionada, matriz errada, passe faltando – e essa ligação nunca se formará corretamente, não importa o quão forte a manga pareça do lado de fora. É por isso que o procedimento de instalação é tão importante quanto a seleção da luva. Metais Gerais passou duas décadas fornecendo hardware de rigging para os mercados de elevação, marítimo e industrial, e a causa mais comum de falhas em campo de que ouvimos falar não é uma luva defeituosa – é um atalho de instalação. Combine a manga com a corda antes de tocar na prensa Cada luva de alumínio é dimensionada para uma faixa específica de diâmetro de cabo e há muito pouca tolerância para adivinhações. Uma luva que seja muito grande para o cabo não se comprimirá o suficiente para deslocar o alumínio nas aberturas do fio, deixando vazios que reduzem a resistência de fixação. Uma manga muito pequena não assentará o cabo uniformemente, fazendo com que a estampagem esmague um lado antes do outro. Antes de fazer o pedido, confirme: Diâmetro exato do cabo, medido na coroa dos fios, não nos vales Construção do cabo – os cabos 7x7 e 7x19 assentam de forma diferente dentro do mesmo diâmetro nominal da manga Requisito de carga de trabalho, uma vez que a espessura e o comprimento da parede da luva são dimensionados com a capacidade nominal Estilo Loop — Mangas simples estilo Nicopress versus mangas limitadoras usadas para terminações de cabos de choque e de controle Um guia aproximado para combinações comuns de corda com manga é assim: Diâmetro da corda Tipo de manga típico Passes de imprensa recomendados 1/16" – 3/32" Oval de cano único 1–2 1/8" – 3/16" Manga de cano duplo ou stop 2–3 1/4" e acima Oval para serviços pesados, multiranhuras 3–4 Referência geral de dimensionamento – sempre confirme com a tabela de estampagem do fabricante da luva para obter as especificações exatas da prensa. Passo a passo: Fazendo uma terminação correta de swage O processo é mecanicamente simples, mas cada etapa tem um ponto de falha se for apressada. Corte a ponta da corda de forma limpa e quadrada e, em seguida, prenda-a ou prenda-a com fita adesiva para evitar que os fios se soltem antes de a manga ser colocada. Passe a manga na corda, forme o laço em torno de um dedal, se a aplicação exigir um, e passe a ponta de volta pela manga. Posicione a manga de forma que o beco sem saída se estenda ligeiramente além da boca da manga – um defeito comum é uma cauda que é curta demais para ser segurada quando a manga é comprimida. Coloque a manga na matriz de tamanho correto. Usar uma matriz superdimensionada é um dos erros de instalação mais frequentes, porque comprime insuficientemente o alumínio e deixa o molde visualmente aceitável, mas mecanicamente fraco. Faça a primeira pressão na garganta da manga, mais próxima da alça ou dedal, depois trabalhe para fora em direção à cauda em passagens sequenciais, sobrepondo levemente cada compressão. Verifique se a luva está achatada uniformemente em ambos os cilindros, sem rachaduras visíveis, e se a dimensão final corresponde à tolerância do gráfico de estampagem para esse tamanho de luva. Para montagens de alto ciclo ou de segurança crítica, muitos instaladores preferem opções com terminação de fábrica em vez de estampagem em campo. GMC manga de alumínio para cabo de aços são fornecidos com especificações de estampagem correspondentes para que a configuração da impressora seja previsível em vez de estimada no local. Escolhendo a ferramenta certa e aplicando a pressão correta Ferramentas de crimpagem manuais funcionam para aplicações leves e amadoras de até aproximadamente 3/16 de polegada de corda, mas qualquer coisa usada para amarração de suporte de carga deve ser comprimida com uma prensa de estampagem hidráulica ou mecânica de acordo com a tabela de matrizes do fabricante da luva. A subprensagem é muito mais comum do que a sobrepressão, porque uma manga mal estampada ainda parece acabada. A única maneira confiável de confirmar a compressão correta é medir a dimensão estampada com calibradores em relação à tolerância publicada, e não julgá-la a olho nu. Alguns pontos que valem a pena incorporar em um procedimento padrão de loja: Mantenha as matrizes adequadas ao tamanho da luva — a mistura de conjuntos de matrizes entre fornecedores introduz desvios de tolerância Recalibre as prensas hidráulicas periodicamente, pois a perda de pressão reduz a profundidade da estampagem sem qualquer sintoma visível Registre o número da matriz e a pressão da prensa usada em montagens críticas de segurança para rastreabilidade Erros comuns que prejudicam a força de retenção As falhas de campo nas terminações de manga de alumínio remontam a uma lista curta e repetível de causas: Usando uma matriz com classificação de cobre em uma luva de alumínio, uma vez que os dois materiais comprimem em taxas diferentes e exigem ferramentas diferentes Ignorar um passe de imprensa para economizar tempo, deixando uma seção da manga solta Deixando uma cauda muito curta, de modo que a extremidade da corrida se solte sob carga, mesmo que a própria manga segure Reutilizar uma luva após uma tentativa fracassada de estampagem, que introduz microfissuras que enfraquecem a segunda compressão Emparelhar uma luva de alumínio com um diâmetro de cabo fora de sua faixa nominal, que foi o maior causador de falhas de estampagem subdimensionadas que rastreamos em consultas de garantia Nenhum desses são problemas exóticos — são lacunas de procedimento que uma lista de verificação de instalação documentada elimina quase totalmente. Inspecionando a rescisão finalizada Antes de um conjunto estampado entrar em serviço, ele deve passar por uma breve verificação visual e dimensional: Sem rachaduras, rachaduras ou arestas vivas visíveis no corpo da luva Comprimento da manga e dimensão plana dentro da tolerância de estampagem publicada pelo fabricante Os fios do cabo não estão cortados, presos ou salientes através do alumínio Comprimento da cauda suficiente para evitar deslizamento sob carga de prova Para equipamentos usados em aplicações de elevação ou segurança, um teste de carga de prova em uma amostra de cada lote de produção é uma prática padrão, e muitos compradores solicitam a certificação do moinho ou do lote junto com o próprio hardware. Os testes de fábrica da GMC abrangem verificação de tração, fadiga e névoa salina em todas as suas linhas de hardware de aparelhamento e detalhes completos sobre o mais amplo acessórios de corda de arame gama - incluindo alternativas de mangas de aço e cobre para diferentes necessidades de corrosão e condutividade - estão disponíveis para compradores que comparam métodos de terminação antes de especificar um projeto. Quando o alumínio é — e não é — a escolha certa As mangas de alumínio são a escolha padrão onde o peso leve, as propriedades não magnéticas e a eficiência de custos são importantes, e é por isso que dominam os cabos de controle, talabartes de proteção contra quedas, cercas e conjuntos de equipamentos leves. Em ambientes marítimos ou de alta corrosão, entretanto, o comportamento galvânico do alumínio em relação ao cabo inoxidável pode ser um fator limitante, e luvas de cobre ou inoxidável são frequentemente especificadas. Combinar o material da luva com a liga do cabo e com o ambiente de serviço é tão importante quanto acertar as dimensões da estampagem - uma estampagem tecnicamente correta no emparelhamento de material errado ainda encurta a vida útil.

Corrente de liga de aço grau 100 oferece a maior relação resistência/peso entre todas as correntes de elevação suspensas padronizadas, com um limite de carga de trabalho de aproximadamente 25% maior que a corrente Grau 80 do mesmo diâmetro . Esse desempenho decorre de um tratamento térmico de têmpera e revenimento controlado com precisão que produz uma microestrutura martensítica de granulação fina com uma resistência à tração mínima de 1.000 MPa (145.000 psi). Para engenheiros de içamento e supervisores de içamento, a consequência prática é direta: uma corrente de 13 mm Grau 100 substitui legalmente uma corrente de 16 mm Grau 80 em um conjunto de eslinga, reduzindo o peso da eslinga em aproximadamente 35%, mantendo a capacidade idêntica. Fundação metalúrgica e tratamento térmico A designação "Grau 100" refere-se à resistência à tração mínima da corrente de 1.000 N/mm² (100 kg/mm², daí a nomenclatura Grau 100). O material de base é uma liga de aço de médio carbono tratada com boro, normalmente um 23MnNiMoCr54 modificado ou grau equivalente em conformidade com DIN 17115. Boro em concentrações de 0,0008% a 0,003% aumenta drasticamente a temperabilidade sem a penalidade de custo do alto teor de níquel ou molibdênio, permitindo que a corrente atinja o endurecimento completo em diâmetros de até 45 mm. A sequência crítica de fabricação começa com a soldagem de topo por resistência elétrica do elo após a formação. A rebarba de solda é aparada a quente e todo o comprimento da corrente entra em um forno de austenitização contínua mantido a 880°C a 920°C (1616°F a 1688°F) . A têmpera ocorre imediatamente em uma solução de polímero de água que resfria a cadeia com rapidez suficiente para evitar o nariz de ferrita-perlita no diagrama de transformação de resfriamento contínuo. Temperamento em 400°C a 500°C (752°F a 932°F) alivia tensões residuais e troca uma pequena fração da resistência à tração final por resistência ao impacto, produzindo uma faixa de dureza final de 30 a 38 HRC. A microestrutura resultante, quando examinada com ampliação de 500x, deve mostrar uma matriz de martensita totalmente temperada, livre de redes de carboneto de contorno de grão ou descarbonetação a mais de 0,15 mm da superfície. Limites de carga de trabalho e requisitos de fator de projeto Corrente grau 100 é regido internacionalmente pela norma EN 818-2 e na América do Norte pela ASTM A973/A973M e pela norma de eslingas ASME B30.9. Todos os três códigos exigem uma Fator de projeto 4:1 sobre a resistência máxima à ruptura mínima para lingas de corrente de perna única em serviços de elevação geral. Isso significa que o limite de carga de trabalho (WLL) é exatamente um quarto da força de ruptura mínima verificada. O fator de projeto e os limites de carga de trabalho são dimensionados de forma previsível na faixa de diâmetro padrão de 8 mm a 32 mm. Diâmetro Nominal (mm) Força mínima de ruptura (kN) WLL perna única em 4:1 (kg) Aprox. Peso por metro (kg) 10 100 2.500 2.2 13 169 4.250 3.8 16 256 6.400 5.7 20 400 10.000 9.0 26 676 17.000 15.2 32 1.024 25.600 23.0 Limites de carga de trabalho padrão para correntes de liga grau 100 de acordo com EN 818-2 com fator de projeto de 4:1 O fator de projeto de 4:1 aplica-se apenas a correntes novas em condições não danificadas. Quando uma eslinga de corrente Grau 100 é usada em uma configuração de engate estrangulador, a WLL deve ser reduzida em 20% a 25% porque o raio de curvatura estreito no ponto de estrangulamento introduz tensões combinadas de flexão e tração que se concentram na coroa do elo. Da mesma forma, um engate de cesta com ângulos de perna superiores a 60 graus em relação à vertical reduz a capacidade porque o componente de força horizontal aumenta a tensão em cada perna. O ângulo incluído entre as pernas da funda nunca deve exceder 120 graus; a 120 graus, cada perna suporta 100% do peso da carga, duplicando efetivamente a exigência de tração em comparação com uma elevação vertical. Distinguindo a nota 100 das notas inferiores A corrente grau 100 deve ser visualmente e permanentemente identificável para evitar a substituição inadvertida de corrente de menor capacidade em um conjunto de elevação classificado. Cada link Grau 100 carrega uma marca de identificação do fabricante carimbada e o numeral "10" ou "100" gravado no corpo do elo em intervalos regulares, normalmente em todos os elos ou em todos os outros elos em diâmetros menores. A corrente grau 80, em comparação, carrega a marca “8” ou “80” e tem uma resistência à tração mínima de 800 N/mm². Substituir o Grau 80 pelo Grau 100 em uma eslinga projetada para o grau mais alto reduz a carga de trabalho segura em 20%, uma margem que pode ser totalmente consumida por uma única carga dinâmica. As dimensões físicas dos elos Grau 100 diferem dos elos Grau 80 em passo e espessura do elo, evitando que um conector ou gancho Grau 80 se encaixe corretamente em uma corrente Grau 100 com o mesmo diâmetro nominal. O elo Grau 100 tem um passo ligeiramente mais curto e uma seção transversal mais espessa na coroa e no cano, aumentando o peso da corrente por unidade de comprimento em aproximadamente 8% a 12% em comparação com o Grau 80 do mesmo diâmetro . Esta incompatibilidade dimensional é um recurso de segurança intencional; se um elo mestre de grau 80 fosse forçado em uma corrente de grau 100, a geometria incompatível criaria um aumento de tensão de contato pontual que poderia iniciar uma trinca por fadiga. Montagem de eslinga e compatibilidade de componentes Uma linga de corrente Grau 100 é tão forte quanto seu componente mais fraco. O elo mestre, os conectores intermediários, as embreagens de encurtamento e os ganchos devem ter a mesma classificação Grau 100 e fator de projeto 4:1. A mistura de uma corrente de grau 100 com acessórios de grau 80 reduz a capacidade de todo o conjunto para o limite de carga de trabalho de grau 80. A incompatibilidade mais comum ocorre com embreagens de encurtamento, onde uma embreagem tipo garra projetada para corrente Grau 80 é enroscada inadvertidamente em corrente Grau 100 porque o operador assume compatibilidade. A embreagem incorreta agarrará o elo adequadamente sob carga estática, mas escorregar sob carga de choque em aproximadamente 60% a 75% da capacidade nominal da corrente , porque o perfil da mandíbula da embreagem não corresponde ao raio da coroa do elo. Os elos mestres e acopladores do tipo manilha para aplicações de Grau 100 são normalmente forjados em liga de aço cromo-molibdênio e tratados termicamente para corresponder às propriedades mecânicas da corrente. O pino de conexão é preso por uma cupilha, um parafuso Allen com um elemento de travamento de náilon ou um acoplamento permanente tipo martelo. O martelo, que utiliza duas metades forjadas interligadas acionadas juntas por um martelo, fornece uma conexão permanente que não pode ser desmontada acidentalmente e é padrão para lingas de perna única e de duas pernas com diâmetro de corrente de até 32 mm. Comportamento de fadiga e considerações sobre vida útil A corrente grau 100 apresenta uma vida útil à fadiga finita que depende da faixa de tensão por ciclo, e não da resistência à tração final. Os testes de acordo com a norma DIN 685-5 demonstram que uma corrente de Grau 100 fabricada corretamente resistirá 20.000 ciclos de carga a 1,5 vezes o limite de carga de trabalho sem fratura do elo . Este limite de resistência, entretanto, pressupõe que a corrente seja carregada axialmente em linha reta, sem dobrar os componentes. A fadiga por flexão na base de uma roldana ou em torno de um canto agudo reduz drasticamente o número de ciclos até a falha. Uma corrente de grau 100 que é dobrada em um diâmetro inferior a três vezes o passo do elo da corrente falhará por fadiga em uma fração do limite de resistência publicado porque a tensão de flexão combinada no elo intrados excede o ponto de escoamento do material em cada ciclo. A corrosão por corrosão é o principal acelerador de fadiga em içamento offshore e marítimo. A exposição à água salgada cria cavidades microscópicas na superfície do link que atuam como concentrações de tensão a partir das quais se iniciam as trincas por fadiga. Uma corrente de grau 100 com corrosão visível mais profunda do que 0,2 mm deve ser retirado de serviço imediatamente , independentemente de quão pouco desgaste mecânico esteja presente. Correntes grau 100 zincadas e galvanizadas por imersão a quente estão disponíveis, mas estão sujeitas a problemas de fragilização por hidrogênio. A etapa de limpeza ácida no processo de galvanoplastia pode introduzir hidrogênio na microestrutura martensítica. Um cozimento de hidrogênio pós-revestimento em 200°C (392°F) por um mínimo de quatro horas é obrigatório para difundir o hidrogênio aprisionado e evitar fratura frágil retardada. Protocolos de inspeção periódica e critérios de rejeição As normas regulamentares, incluindo a OSHA 1910.184 e a Diretiva Europeia de Máquinas, exigem inspeção documentada de lingas de corrente de grau 100 por uma pessoa competente em intervalos não superiores a 12 meses, com inspeções visuais mais frequentes pelo usuário antes de cada turno. A inspeção da pessoa competente examina cada elo em busca dos seguintes critérios de rejeição, qualquer um dos quais exige que a corrente seja retirada de serviço permanentemente: Desgaste do elo em qualquer ponto da superfície do rolamento excedendo 10% do diâmetro nominal original . Para uma corrente de 13 mm, isso significa substituição quando a seção transversal desgastada for inferior a 11,7 mm. Alongamento de qualquer link individual excedendo 5% do tom original . Um elo que originalmente media 39 mm de passo interno não deve exceder 41 mm. Qualquer rachadura, corte, arranhão ou corte, independentemente de quão superficial for. Os elos da corrente são sensíveis ao entalhe; presume-se que uma descontinuidade superficial visível tenha uma frente de trinca subterrânea associada. Danos causados ​​pelo calor evidenciados por descoloração azulada, respingos de solda ou exposição ao fogo. A temperatura de revenido da corrente Grau 100 é de 400°C a 500°C; qualquer exposição acima desse limite recoze a martensita e reduz permanentemente a resistência da corrente. Corrosão conforme mencionado acima, ou qualquer corrente que tenha sido submersa em água do mar sem enxágue e inspeção completa em água doce. Distorção, torção ou flexão de um elo fora do plano em mais de 10 graus . Um elo torcido não consegue se articular adequadamente através do conector correspondente e gera carga excêntrica. Testes não destrutivos usando inspeção de partículas magnéticas (MPI) são exigidos durante a inspeção anual e são realizados em cada elo após a limpeza da corrente até o metal descoberto. O garfo MPI deve ser orientado em duas direções perpendiculares para detectar fissuras alinhadas paralelamente e transversais ao eixo da ligação. A inspeção com corante penetrante, embora mais simples de realizar em campo, não é um substituto porque detecta apenas falhas de ruptura superficial e não detecta fissuras subterrâneas que podem estar a mícrons de serem rompidas. Armazenamento, manuseio e proteção ambiental A corrente grau 100 deve ser armazenada em um rack que evite o contato com pisos de concreto e umidade do solo. O lixiviado alcalino do concreto combinado com a condensação cria uma célula de corrosão localizada que perfura a corrente nos pontos de contato. As correntes armazenadas por mais de seis meses devem ser revestidas com óleo inibidor de corrosão volátil (VCI) ou envolvidas em papel impregnado com VCI. Antes de retornar ao serviço, o revestimento protetor deve ser completamente removido porque mesmo uma leve película de óleo pode reduzir o atrito entre a corrente e um prendedor de carga ou gancho, potencialmente permitindo que a carga se desloque sob vibração. Aplicam-se limites de temperatura. A corrente grau 100 mantém seu limite de carga de trabalho total até 200°C (392°F) . Entre 200°C e 300°C, a WLL deve ser reduzida para 90% da capacidade nominal . Entre 300°C e 400°C, a redução aumenta para 75% . Acima de 400°C, a corrente entra na faixa de revenido e começa a amolecer permanentemente. Uma corrente que tenha estado em serviço acima de 400°C deve ser permanentemente retirada de serviço, a menos que seja reaquecida e certificada novamente pelo fabricante original, um processo que quase nunca é economicamente justificado para diâmetros de corrente abaixo de 20 mm.
