Como o cabo de aço alimenta sistemas automotivos críticos？

O papel crítico do cabo de aço na engenharia automotiva

Os veículos modernos dependem de dezenas de sistemas mecânicos onde a transmissão precisa da força, o movimento controlado e a confiabilidade a longo prazo são inegociáveis. Cabo de aço especialmente utilizado para a indústria automotiva As aplicações estão no centro de muitos desses sistemas – desde cabos de freio de estacionamento e mecanismos de liberação do capô até atuadores superiores conversíveis, controles de ajuste de assento e abridores de tampa do porta-malas. Ao contrário dos cabos de aço para serviço pesado encontrados em guindastes ou embarcações marítimas, os cabos de aço automotivos operam dentro de tolerâncias dimensionais rígidas, devem flexionar repetidamente através de curvas de raio pequeno sem falha por fadiga e devem funcionar de forma consistente em temperaturas extremas que variam do frio ártico ao calor do compartimento do motor. Compreender o que torna os cabos de aço para uso automotivo diferentes dos cabos de uso geral é essencial para engenheiros, especialistas em compras e técnicos de pós-venda.

Principais aplicações automotivas e suas demandas específicas

Cabo de aço especialmente usados para ambientes da indústria automotiva devem atender aos requisitos específicos da aplicação que variam consideravelmente dependendo de onde o cabo é implantado no veículo. A tabela abaixo descreve as aplicações mais comuns de cabos de aço automotivos, juntamente com suas demandas críticas de desempenho:

Cada aplicação impõe sua própria combinação de carga, raio de curvatura, contagem de ciclos e exposição ambiental. Um cabo de freio de estacionamento deve suportar com segurança cargas de tração estática superiores a 500 N sob condições de congelamento, enquanto um cabo de liberação do capô prioriza uma atuação suave e de baixo atrito através de um caminho complexo. Nenhuma construção ou material se adapta a todas as aplicações automotivas – a especificação exige a correspondência precisa das propriedades do cabo com as demandas operacionais de cada sistema.

Tipos de construção que dominam os cabos de aço automotivos

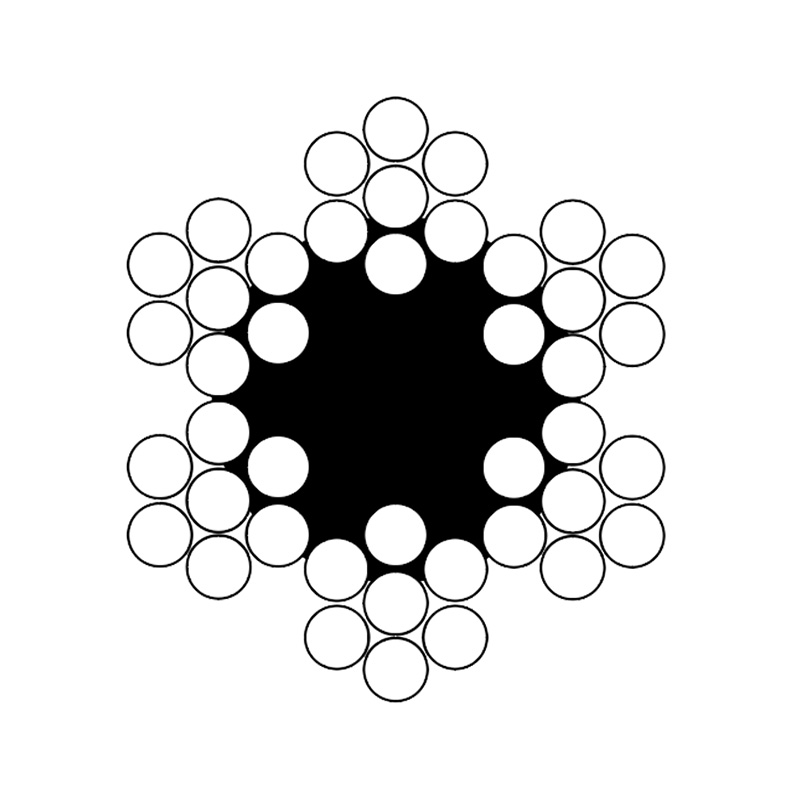

A construção de um cabo de aço – definido pelo número de fios, fios por fio e tipo de núcleo – determina seu equilíbrio entre flexibilidade, resistência à tração e resistência à fadiga. Nas aplicações automotivas, três famílias de construção são responsáveis pela grande maioria do uso:

• Construção 7×7: Sete fios de sete fios cada, torcidos em torno de uma fibra central ou núcleo de fio. Esta construção oferece flexibilidade moderada com excelente retenção de forma e é amplamente utilizada em cabos de freio de estacionamento e sistemas reguladores de janela onde o raio de curvatura é gerenciável e a resistência de retenção estática é a prioridade.
• Construção 7×19: Sete fios de dezenove fios cada. O maior número de fios por fio melhora drasticamente a flexibilidade e a resistência à fadiga, tornando esta a construção preferida para cabos que passam por curvas apertadas milhares de vezes durante a vida útil de um veículo, como cabos de ajuste de assento e mecanismos conversíveis.
• Construções 6×19 e 6×36: Configurações de seis fios usadas em conjuntos de cabos automotivos mais pesados, como atuadores superiores conversíveis e sistemas de gancho de reboque, onde cargas de tração mais altas e flexão multidirecional devem ser acomodadas simultaneamente.

A orientação leiga também é importante em contextos automotivos. O cabo de torção regular - onde os fios de cada cordão são torcidos na direção oposta à torção do cordão - oferece melhor resistência a torções e desenrolamentos sob carregamento cíclico. O cabo Lang oferece resistência superior à fadiga ao flexionar sobre roldanas ou polias, mas requer condições finais controladas para evitar a rotação. A maioria dos conjuntos de cabos automotivos especifica uma configuração regular para simplificar a instalação e garantir um desempenho seguro durante toda a vida útil do veículo.

Por que o cabo de aço inoxidável domina as especificações automotivas

Entre todas as opções de materiais disponíveis, o cabo de aço inoxidável tornou-se a especificação dominante para cabos de aço especialmente usados em sistemas da indústria automotiva. As razões são técnicas e regulamentares. Os veículos operam em ambientes implacavelmente corrosivos – sal da estrada, fluido de freio, condensado de escapamento e alta umidade atacam continuamente as superfícies metálicas. O cabo de aço carbono galvanizado fornece proteção adequada contra corrosão em condições moderadas, mas as especificações dos OEMs automotivos exigem cada vez mais cabos de aço inoxidável por sua imunidade à corrosão em toda a seção, que não depende de um revestimento de superfície intacto.

Seleção de Graus para Ambientes Automotivos

Dois tipos de aço inoxidável são mais relevantes para a aquisição de cabos de aço automotivos:

• AISI302/304: O grau austenítico padrão contendo 18% de cromo e 8% de níquel. Oferece excelente resistência à corrosão contra umidade, produtos químicos suaves e exposição atmosférica. Esta classe é apropriada para cabos internos, sistemas de assento e mecanismos de liberação do capô que são protegidos contra respingos diretos da estrada.
• AISI316: Aprimorado com 2–3% de molibdênio, este grau resiste a ambientes ricos em cloreto – incluindo sal rodoviário e atmosferas costeiras – que causariam corrosão por pite no Grau 304 ao longo do tempo. É a classe especificada para aplicações na parte inferior da carroceria, incluindo cabos de freio de estacionamento, conexões de reboque e qualquer roteamento de cabos exposto a zonas de respingos nas rodas.

Além da resistência à corrosão, o cabo de aço inoxidável oferece uma relação resistência/peso maior do que as alternativas galvanizadas em diâmetros equivalentes, contribuindo para as metas de redução de peso do veículo. Ele também mantém propriedades mecânicas consistentes em toda a faixa de temperatura de -40°C a 200°C encontrada em ambientes automotivos, desde partidas por imersão a frio até exposição prolongada do compartimento do motor.

Revestimentos de superfície e integração de conduítes em sistemas de cabos automotivos

Na maioria das aplicações automotivas, o cabo de aço não funciona como um cabo desencapado. Ele passa dentro de um conduíte – uma bainha externa revestida de plástico – que guia o cabo ao longo de seu caminho roteado e reduz o atrito durante a atuação. A interface entre a superfície do cabo de aço e o revestimento do conduíte é fundamental para uma operação suave e consistente durante toda a vida útil do conjunto de cabos. Vários tratamentos de superfície e revestimentos são aplicados em cabos de aço automotivos para otimizar esta interface:

• Revestimento PTFE (Teflon): Aplicado diretamente na superfície do cabo de aço, o PTFE reduz o atrito contra os revestimentos do conduíte em até 50% em comparação com o fio inoxidável desencapado, permitindo forças de atuação mais leves e reduzindo o desgaste do conduíte. É a escolha de revestimento dominante para cabos de controle de precisão, incluindo acelerador, seletor de marcha e conjuntos de liberação do capô.
• Revestimento de náilon: Uma bainha de polímero mais espessa que proporciona redução de atrito e proteção mecânica. O cabo de aço revestido de náilon é usado onde o cabo está exposto a riscos de abrasão ou onde o contato direto com superfícies pintadas ou acabadas deve ser evitado.
• Pré-tratamento com fosfato de zinco: Aplicado antes do revestimento polimérico para melhorar a adesão e fornecer uma barreira secundária contra a corrosão em qualquer microdefeito na camada de revestimento.

Padrões de qualidade e requisitos de certificação

A aquisição de cabos de aço de nível automotivo é regida por uma estrutura rigorosa de padrões que garantem consistência dimensional, desempenho mecânico e rastreabilidade de materiais em todas as cadeias de fornecimento. Os engenheiros que especificam cabos de aço para montagens da indústria automotiva devem verificar a conformidade com o seguinte:

• ISO 2408: Especifica requisitos gerais para cabos de aço, incluindo construção, propriedades mecânicas e métodos de teste aplicáveis a conjuntos de cabos automotivos.
• ASTM A492: Abrange especificamente cabos de aço inoxidável, definindo requisitos de resistência à tração, tolerâncias dimensionais e procedimentos de teste para os graus 302, 304 e 316.
• Especificações de materiais específicas do OEM: Os principais fabricantes automotivos publicam padrões de materiais proprietários (como as séries Ford WSS-M e GM GMW) que complementam os requisitos ISO e ASTM com critérios de desempenho específicos do veículo, incluindo resistência à névoa salina, metas de fadiga do ciclo e especificações dimensionais para compatibilidade de conduítes.
• IATF16949: O padrão do sistema de gestão de qualidade automotiva que rege os processos de fabricação de fornecedores de cabos de aço que entram na cadeia de suprimentos automotiva, garantindo que o controle do processo, a rastreabilidade e os protocolos de melhoria contínua estejam em vigor.

A aquisição de cabos de aço inoxidável de fornecedores com certificação IATF 16949 e capazes de fornecer relatórios completos de testes de materiais (MTRs) com rastreabilidade de número de calor não é opcional para o fornecimento de nível OEM – é uma expectativa básica. Os cabos de reposição pós-venda devem fazer referência semelhante às especificações do OEM para garantir ajuste, função e equivalência de segurança com o conjunto original.
