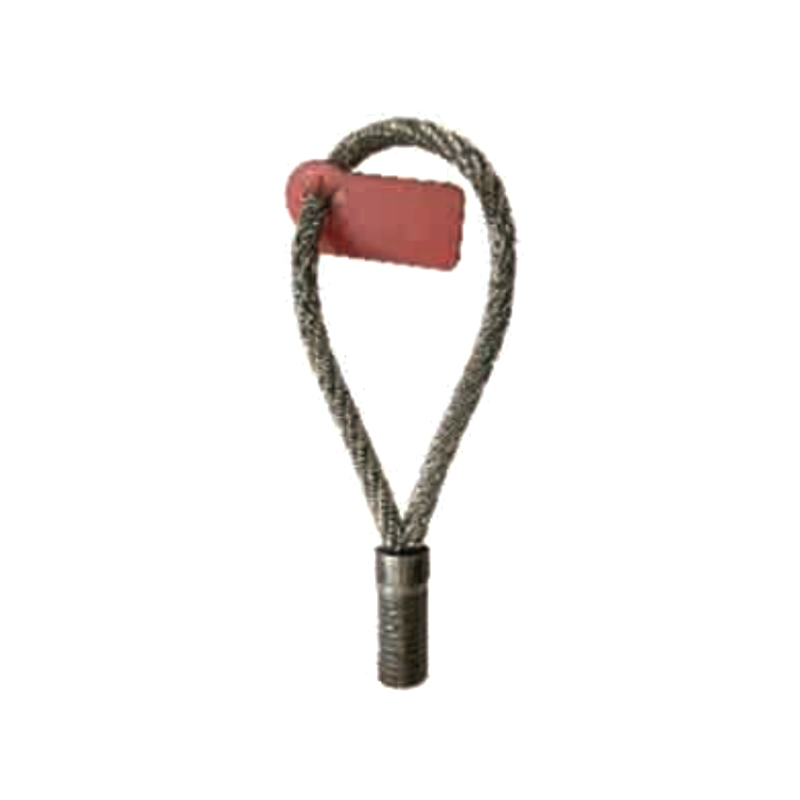

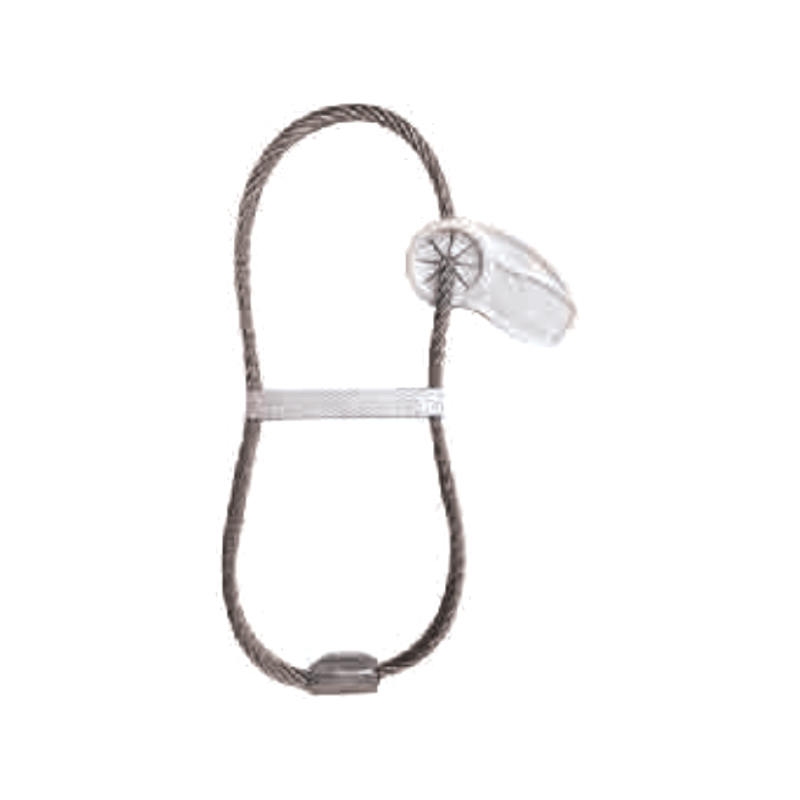

Conjuntos de cabos de aço pré-montados Fabricantes

Os blocos de construção: como o cabo de aço é construído Antes de comparar os tipos, é útil entender o que você está realmente selecionando. O cabo de aço não é um material único – é uma montagem projetada com precisão de três componentes aninhados, cada um dos quais influencia o desempenho de uma maneira diferente. Fios são a menor unidade. Fios de aço individuais são trefilados até um diâmetro e grau específicos e depois torcidos juntos para formar um fio. Menos fios mais grossos em um fio aumentam a resistência à abrasão; mais, fios mais finos melhoram a flexibilidade e a resistência à fadiga. Fios são então colocados helicoidalmente em torno de um centro núcleo , que pode ser um núcleo de fibra (FC) para flexibilidade, um núcleo de cabo de aço independente (IWRC) para maior resistência e resistência ao esmagamento ou um núcleo de fio de arame (WSC) para desempenho intermediário. A designação impressa em um cabo de aço – como 6×19 ou 7×19 – informa o número de fios e o número aproximado de fios por fio, que juntos definem seu caráter mecânico. Cada decisão de tipo que se segue remonta a essas três camadas e às compensações entre elas. Tipos de cabos de aço por classe de construção A aula de construção é a forma mais fundamental de categorizar cabos de aço. Ele determina como uma corda equilibra força, flexibilidade e resistência à abrasão ou esmagamento sob carga. Aula 6×19 O cabo de aço consiste em seis fios, cada um contendo aproximadamente 16 a 26 fios. Menos fios maiores tornam esta classe altamente resistente à abrasão por contato com tambores, roldanas e superfícies ásperas. É a escolha padrão para içamento de uso geral, eslingas de içamento e aplicações onde o cabo passa sobre roldanas de maior diâmetro. Construções comuns dentro desta classe incluem 6×19 Seale, 6×19 Warrington e 6×25 Filler Wire. Para compradores que buscam padrões internacionais, Cabo de aço compatível com ASTM A1023 na classe 6×19 cobre a maioria dos requisitos gerais de amarração e elevação. Classe 6×36 O cabo de aço usa o mesmo layout de seis fios, mas contém significativamente mais fios - e menores - em cada fio. O resultado é um cabo visivelmente mais flexível que se dobra mais facilmente em torno de roldanas menores e através de envoltórios de tambor multicamadas. Linhas de içamento de guindaste, cabos de guincho e cabos de elevador são ajustes naturais. A desvantagem é a redução da resistência à abrasão: os fios externos mais finos são mais suscetíveis ao desgaste superficial e ao esmagamento sob ângulos de deslocamento elevados. Aula 7×19 adiciona um sétimo fio central, dando à corda flexibilidade excepcional e uma superfície externa lisa. Isso o torna a escolha dominante para cabos de controle de aeronaves, tirolesas, cabos de guincho e aplicações de controle push-pull onde a corda deve dobrar repetidamente em raios apertados. Os diâmetros normalmente são menores – de 3/32″ a 3/8″ – e a construção está disponível principalmente em acabamento galvanizado. Construções resistentes à rotação como 8×19 e 19×7 são projetados para elevadores de linha única onde a rotação da carga é uma preocupação de segurança. Arranjos de fios multicamadas criam forças de torque opostas que se cancelam sob tensão, mantendo a carga estável. Cabos de elevação de guindastes de torre e talhas de mineração de eixo profundo são aplicações típicas. Essas construções exigem manuseio e terminação cuidadosos – elas são mais sensíveis a torções e erros de instalação do que projetos padrão de 6 fios. Tipos de cabos de aço por acabamento superficial O acabamento superficial determina como um cabo de aço interage com seu ambiente. Para muitas aplicações, a seleção do acabamento é tão importante quanto a classe de construção – um cabo estruturalmente apropriado com o acabamento errado falhará prematuramente em um ambiente corrosivo ou com alta umidade. Brilhante (não revestido) O cabo de aço é um fio de aço carbono com um lubrificante leve aplicado durante a fabricação. Ele oferece seção transversal metálica máxima para um determinado diâmetro – o que significa resistência nominal à ruptura ligeiramente maior do que um equivalente revestido – e o menor custo de aquisição. A limitação é a exposição: o cabo brilhante degrada-se rapidamente em ambientes externos, marinhos ou químicos sem proteção adicional por meio de lubrificação de manutenção ou controles ambientais. Cabo de aço galvanizado aplica um revestimento de zinco a cada fio individual antes do torcimento, proporcionando proteção significativa contra corrosão a um custo moderado superior ao cabo brilhante. Este é o acabamento mais amplamente especificado para construção externa, aplicações agrícolas e marítimas leves. A gama e o desempenho da proteção galvanizada variam significativamente dependendo do método utilizado – uma distinção que vale a pena compreender em profundidade. Cabo de aço inoxidável — normalmente Grau 304 ou Grau 316 — substitui o aço carbono por uma liga resistente à corrosão em toda a seção transversal do fio. O grau 316 adiciona molibdênio para resistência superior a cloretos, tornando-o o padrão para ambientes marítimos offshore, de processamento de alimentos e de fábricas de produtos químicos, onde os cabos galvanizados ainda sofreriam corrosão com o tempo. O aço inoxidável tem um preço mais alto, mas em ambientes genuinamente hostis elimina os ciclos de substituição que prejudicam a vantagem de custo de alternativas mais baratas. Nosso produtos de cabos de aço galvanizados e inoxidáveis cobrem ambos os acabamentos em uma ampla gama de construções e diâmetros. Cabo de aço revestido de plástico (capa de PVC ou náilon) adiciona uma bainha de polímero sobre um núcleo galvanizado ou inoxidável. O revestimento protege contra abrasão, fornece isolamento elétrico, evita a contaminação da superfície e melhora o manuseio. É comum em grades de cabos arquitetônicos, linhas de segurança, varais e em qualquer lugar em que a corda entre em contato com superfícies que devem permanecer limpas ou sem marcas. Cabo de aço galvanizado: imersão a quente vs eletrogalvanizado Dentro da categoria galvanizada, dois processos de fabricação distintos produzem níveis de proteção significativamente diferentes – e confundi-los é um erro de especificação comum. Galvanização por imersão a quente imerge o fio de aço em um banho de zinco fundido, normalmente a cerca de 450°C. O zinco se liga metalurgicamente à superfície do aço, formando um revestimento espesso e multicamadas que inclui uma camada externa de zinco puro e camadas internas de liga de ferro-zinco. A espessura do revestimento da galvanização por imersão a quente é substancialmente maior do que a da galvanoplastia - geralmente três a cinco vezes mais espessa em massa por unidade de área. Essa profundidade de cobertura se traduz diretamente em maior vida útil sob umidade sustentada, UV e exposição moderada a produtos químicos. O cabo de aço galvanizado por imersão a quente é a escolha apropriada para equipamentos de elevação externos, ferragens de convés marítimos, guinchos de construção e qualquer aplicação com exposição ambiental contínua. Eletrogalvanização deposita zinco no fio por meio de um processo eletroquímico à temperatura ambiente. O revestimento resultante é mais fino, de aparência mais uniforme e mais adequado para aplicações onde a precisão dimensional é importante — como cabos de controle de pequeno diâmetro, onde a espessura do revestimento afeta a compatibilidade de encaixe. O cabo eletrogalvanizado oferece proteção moderada contra corrosão e é apropriado para exposição externa intermitente ou ambientes internos com umidade ocasional. Ao especificar um cabo de aço galvanizado, confirme qual processo se aplica. Um cabo rotulado simplesmente como "galvanizado" sem qualificação adicional pode ser eletrogalvanizado e inadequado para as demandas de corrosão de uma aplicação de elevação marítima ou externa que exija proteção contra imersão a quente. Correspondência do tipo de cabo de aço com a aplicação O cabo de aço certo para um determinado trabalho está na interseção entre seus requisitos mecânicos e sua exposição ambiental. Veja como as categorias de aplicativos mais comuns são mapeadas para a seleção de tipo. Elevação e içamento — incluindo pontes rolantes, talhas e eslingas de elevação — normalmente exige cabo de classe 6×19 com acabamento galvanizado ou brilhante, combinado com um IWRC para resistência ao esmagamento em sistemas de tambor multicamadas. As aplicações de guindastes de alto ciclo podem especificar a classe 6×36 para melhorar a vida útil à fadiga por flexão. Corretamente combinado acessórios para cabos de aço e acessórios de aparelhamento — soquetes estampados, clipes de cabos de aço, dedais — são essenciais para atingir a capacidade nominal total do conjunto de cabos. Marítimo e offshore as aplicações exigem aço inoxidável grau 316 ou corda galvanizada por imersão a quente, dependendo do orçamento e da severidade da exposição. O cordame em embarcações, cabos de amarração e cabos de molinete de âncora experimentam contato sustentado com água salgada. Nestes ambientes, o desempenho anticorrosivo do acabamento determina mais os intervalos de manutenção do que a construção mecânica. Construção e estrutural usos - cabos de sustentação, cabos de suspensão, sistemas anti-queda e estruturas temporárias - normalmente exigem classe 6 × 19 ou 6 × 36 em acabamento galvanizado por imersão a quente. O equilíbrio entre resistência e flexibilidade moderada é adequado tanto para funções de suporte de carga estática quanto para aplicações que envolvem ajuste ou reposicionamento periódico. Cabos de controle e movimento em máquinas, sistemas push-pull e controles de veículos usam classe 7×19 ou 7×7 por sua flexibilidade e diâmetro compacto. Eles normalmente são enviados com acabamento galvanizado e exigem terminações finais precisas para manter a resposta do controle. Apropriado acessórios de cabo de aço para montagem e tensionamento — ponteiras, batentes de estampagem e esticadores — completam a montagem para uma operação confiável. Critérios de seleção chave Cada especificação de cabo de aço envolve a troca de quatro propriedades principais de desempenho. Compreender a hierarquia dessas compensações para seu aplicativo específico leva diretamente ao tipo correto. Resistência à tração define o limite superior de carga. A classe do fio (IPS, EIPS, EEIPS) e o diâmetro do cabo são as principais alavancas. O fio de qualidade superior oferece maior resistência à ruptura no mesmo diâmetro, mas também é menos dúctil – uma consideração em aplicações de carga de choque onde alguma absorção de energia é valiosa. Flexibilidade determina o raio mínimo de curvatura e a vida à fadiga das roldanas. Mais fios por fio aumentam a flexibilidade; menos fios por fio reduz isso. Se um cabo precisar passar por roldanas de pequeno diâmetro ou passar por milhões de ciclos de flexão, especifique uma construção com maior número de fios, como 6x36 ou 7x19, em vez de forçar um 6x19 mais rígido em um sistema subdimensionado. Resistência à abrasão é importante onde quer que o cabo entre em contato com superfícies duras – flanges de tambor, ranhuras de roldanas, rolos-guia ou terrenos acidentados em aplicações de guincho. Menos fios externos maiores resistem melhor ao desgaste da superfície. Para esses ambientes, a classe 6×19 com construção Seale supera consistentemente as alternativas de arame mais fino. Resistência à corrosão devem ser adaptados à exposição ambiental real, em vez de serem padronizados para a opção mais barata disponível. Cabo brilhante em uma talha interna protegida, cabo galvanizado em construção externa e cabo inoxidável em ambientes marinhos ou químicos – cada um é a escolha economicamente correta quando a vida útil total é levada em consideração na equação de custo. A combinação desses quatro critérios com uma imagem clara das condições operacionais – ciclos de carga, geometria de dobra, exposição ambiental e método de terminação final – produz uma especificação com desempenho confiável, em vez de uma que atenda apenas aos requisitos mínimos do catálogo. .article-section { margin-bottom: 40px; } .article-section h2 { font-size: 22px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section h3 { font-size: 16px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section p { font-size: 16px; margin-bottom: 12px; } .article-section ul, .article-section ol { margin-bottom: 12px; } .article-section ul { list-style-type: disc; list-style-position: inside; } .article-section ol { list-style-type: decimal; } .article-section li { font-size: 16px; margin-bottom: 5px; } .article-table { display: table; text-align: center; border-collapse: collapse; width: 100%; font-size: 16px; margin-bottom: 15px; } .article-table thead { display: table-header-group; } .article-table tbody { display: table-row-group; } .article-table tr { display: table-row; } .article-table th { display: table-cell; font-weight: bold; border: 1px solid #cccccc; padding: 8px; } .article-table td { display: table-cell; border: 1px solid #cccccc; padding: 8px; } .article-table caption { caption-side: bottom; font-size: 16px; margin-bottom: 12px; font-style: italic; color: #808080; }

Um único clipe de cabo de aço invertido pode reduzir a resistência da terminação em mais de 40%. Este não é um risco teórico – acontece diariamente nos locais de trabalho e é totalmente evitável. Os clipes de cabo de aço estão entre os componentes de amarração mais usados, mas também estão entre os mais usados ​​de forma inadequada. Fazer a seleção e instalação corretas é simples quando você entende a mecânica por trás de cada decisão. Este guia cobre tudo, desde a anatomia dos componentes e seleção do tipo até a escolha do material, instalação passo a passo e os requisitos de conformidade que regem seu uso em aplicações de elevação e amarração. O que são clipes de cabo de aço e como funcionam Um clipe de cabo de aço - também chamado de grampo de cabo de aço ou grampo de cabo - é um fixador mecânico usado para formar uma terminação segura na extremidade de um cabo de aço. As duas aplicações principais são a criação de um olhal de suporte de carga e a união de duas extremidades do cabo de aço em uma emenda sobreposta. Cada clipe de cabo de aço padrão é construído a partir de três componentes: Parafuso em U: O parafuso curvo que envolve o beco sem saída (a cauda curta) do cabo de aço. Sela: A placa de base que se apoia na extremidade ativa (o lado de suporte de carga) do cabo. Nozes: Duas porcas que unem o parafuso em U e a sela, comprimindo a corda e gerando a força de fixação. Quando instalados corretamente, os clipes do cabo de aço retêm 80–90% da resistência nominal à ruptura do cabo de aço , dependendo do diâmetro do cabo e do número de clipes utilizados. Isso os torna uma terminação prática instalável em campo – sem necessidade de equipamento de estampagem. No entanto, eles não são intercambiáveis ​​com terminações estampadas permanentes e não devem ser usados ​​para fabricar lingas de cabo de aço, conforme especificado na ASME B30.9. Tipos de clipes de cabo de aço: qual você precisa A decisão mais importante é entre construção forjada e maleável. Eles não são intercambiáveis ​​– cada um é classificado para uma classe específica de aplicação. Clipes de cabo de aço forjado vs. maleável: guia de aplicação Tipo Construção Aplicativos recomendados Não adequado para Soltar Forjado Aço aquecido e moldado por martelo; estrutura de grãos consistente Cabos de içamento de guindaste, cabos de guincho, cabos de sustentação, andaimes, amarrações, suspensão aérea — Ferro Maleável Ferro fundido maleável; construção mais leve Corrimãos, cercas, guarda-corpos, aplicações não críticas de baixa carga Cargas aéreas, carregamento crítico ou dinâmico Além da distinção entre forjado e maleável, os clipes também diferem no design do selim: Clipes U-Bolt (sela única): O tipo mais comum. A orientação é importante – a sela deve ficar voltada para a extremidade ativa. Disponível como tipo dos EUA (Federal Spec FF-C-450D) e padrões DIN europeus. Clipes de sela duplos (punho): Apresenta duas selas em vez de uma sela e um parafuso em U. A orientação não é crítica, o que reduz erros de instalação. A eficiência é equivalente à dos clipes de parafuso em U quando apertados corretamente. Designações padrão que você encontrará em compras: Tipo EUA / G450: Forjado, atende às especificações federais FF-C-450D Tipo I Classe 1. A referência para equipamentos pesados na América do Norte. DIN 741: Padrão europeu de ferro maleável, somente para uso em serviços leves. DIN 1142: Padrão europeu para clipes forjados; escopo de aplicação comparável ao US Type G450. Nosso clipes de cabo de aço forjados e maleáveis para elevação e amarração cobrem toda a gama dessas designações e estão disponíveis em tamanhos que atendem aos diâmetros padrão dos cabos de aço. Escolhendo o material certo: galvanizado versus aço inoxidável A seleção do material deve seguir o ambiente operacional do próprio cabo de aço. Um clipe no material errado irá corroer prematuramente ou representar um custo desnecessário. Seleção de material de clipe de cabo de aço por ambiente Materiais Tratamento de superfície Resistência à corrosão Melhor para Aço Carbono Galvanizado por imersão a quente Bom (barreira de zinco) Construção, mining, general industrial, inland infrastructure Aço Carbono Eletrogalvanizado Moderado (camada de zinco mais fina) Aplicações internas leves/externas secas Aço inoxidável (304/316) Nenhum é necessário Excelente (resistente ao cloreto com 316) Ambientes marinhos, costeiros, de processamento químico e de qualidade alimentar Uma regra de correspondência importante: o material do clipe deve estar alinhado com o tratamento da superfície do cabo de aço . O emparelhamento de um clipe galvanizado com um cabo de aço inoxidável, ou vice-versa, pode introduzir corrosão galvânica nos pontos de contato ao longo do tempo. Para ambientes de água salgada ou quimicamente agressivos, clipes de aço inoxidável de grau 316 combinados com nossos cabo de aço galvanizado e de alta resistência ou cabo de aço inoxidável é a recomendação padrão. O tamanho do clipe deve sempre corresponder exatamente ao diâmetro nominal do cabo de aço. Um clipe que seja um tamanho muito grande não gerará força de fixação adequada e o conjunto deslizará sob carga. Como instalar clipes de cabo de aço: passo a passo Existe uma regra bem conhecida em rigging que captura o princípio de instalação mais importante: "Nunca sele um cavalo morto." A sela sempre fica na extremidade viva (a corda de suporte de carga). O parafuso em U sempre entra em contato com o beco sem saída (cauda curta). Inverter essa orientação é o erro de instalação mais comum e com maiores consequências. Inspecione o cabo de aço e os clipes. Verifique se há fios quebrados, torções, fios esmagados ou corrosão no cabo. Verifique cada clipe quanto a selas rachadas, roscas danificadas ou parafusos em U tortos. Não misture clipes de fabricantes diferentes em uma montagem. Agarre a ponta da corda. Prenda com fita adesiva ou arame a extremidade cortada para evitar que o fio se desfie antes de formar o olho. Determine o comprimento de retorno necessário. Este é o comprimento da corda que vai da base do olho até o beco sem saída. Para uma corda de 1/4", o retorno típico é em torno de 4–1/2". Consulte a tabela do fabricante do clipe para saber o diâmetro do seu cabo – o comprimento de retorno é específico do diâmetro. Forme o olho e aplique o primeiro clipe. Coloque o primeiro clipe o mais próximo possível do dedal ou do encaixe final. Sela na extremidade viva. Parafuso em U no beco sem saída. Aperte as porcas manualmente de maneira uniforme. Aplique clipes adicionais com espaçamento igual. Os clipes devem ser espaçados em intervalos de aproximadamente 6 vezes o diâmetro do cabo de aço . Para a maioria das aplicações, são necessários no mínimo 3 clipes; diâmetros de corda maiores podem exigir mais. Aperte todas as porcas de acordo com as especificações do fabricante. Aperte ambas as porcas em cada clipe uniformemente, alternando para evitar inclinar o selim. Não aplique lubrificante nas roscas, a menos que seja especificado – os valores de torque são baseados em roscas secas e limpas. Aplique uma carga de prova inicial e depois reaperte. Carregue o conjunto pelo menos até a carga de trabalho, depois descarregue e inspecione novamente. O cabo de aço comprime-se ligeiramente sob tensão inicial, o que reduz o torque da porca. Reaperte com o valor especificado após este primeiro ciclo de carga. Para conjuntos de terminação completos, incluindo dedais, ganchos e manilhas para combinar com seus clipes, consulte nosso acessórios para cabos de aço, incluindo dedais, ganchos e manilhas . Padrões de conformidade e segurança para clipes de cabo de aço Dois padrões regem o uso de clipes de cabo de aço na maioria dos ambientes profissionais e regulamentados na América do Norte. ASME B30.26 é o principal padrão de segurança de hardware de rigging publicado pela Sociedade Americana de Engenheiros Mecânicos. Abrange a construção, instalação, operação, inspeção e manutenção de clipes de cabo de aço como hardware de amarração removível. Os principais requisitos incluem o número mínimo de clipes por diâmetro do cabo, orientação correta do selim e critérios de reinspeção periódica. O Padrão de segurança de hardware de aparelhamento ASME B30.26 é a referência oficial para especificações de aquisição e conformidade no local de trabalho. OSHA 29 CFR 1926.251 (Construção) incorpora diretamente os requisitos de grampos de cabo de aço, referenciando contagens mínimas de grampos, valores de torque e a proibição de aplicação de grampos de cabo de aço em eslingas. Para a indústria em geral, a OSHA 29 CFR 1910.184 aplica-se ao uso de eslingas e reforça as orientações da ASME. Dois pontos de conformidade merecem atenção especial: Grampos de cabo de aço não devem ser usados para fabricar eslingas. A ASME B30.9 proíbe explicitamente isso porque os clipes exigem reaperto periódico para manter a eficiência – um requisito de ajuste que é incompatível com o uso da eslinga em elevação dinâmica. Clipes forjados são necessários para cargas suspensas. Os clipes de ferro maleável não atendem aos requisitos de capacidade de carga ou fator de segurança para qualquer aplicação que envolva suspensão acima do nível do solo. Nosso gama completa de acessórios para cabos de aço é fabricado para atender aos requisitos ASME B30.26 e Especificação Federal FF-C-450D, com documentação disponível para aquisição e revisão de conformidade. Erros comuns a evitar ao usar clipes de cabo de aço A maioria das falhas nos grampos do cabo de aço remonta a um dos seis erros recorrentes. Nenhum deles é difícil de evitar – eles simplesmente exigem saber o que procurar. Orientação invertida do selim. O erro "selar um cavalo morto". Mesmo um clipe invertido em uma montagem reduz significativamente a força de fixação. Poucos clipes. Usar menos clipes do que o mínimo especificado para o diâmetro do seu cabo reduz diretamente o valor de eficiência de 80–90%. O mínimo é um piso, não uma meta – em caso de dúvida, adicione mais um. Ignorando o retorque após o carregamento inicial. A colocação do cabo de aço sob a primeira carga é previsível e inevitável. Se você não reapertar após o primeiro ciclo de carga, estará operando com um conjunto solto. Misturar fabricantes ou tipos de clipes em uma montagem. A geometria da sela, o raio do parafuso em U e as especificações da rosca variam de acordo com o fabricante. Montagens mistas criam fixação irregular e desempenho imprevisível. Usando clipes maleáveis ​​para cargas suspensas ou dinâmicas. O ferro maleável é para corrimãos e cercas. Qualquer aplicação suspensa, suspensa ou carregada dinamicamente requer construção forjada. Usando clipes para fazer fundas. Esta é uma violação de conformidade com a ASME B30.9, e não apenas uma recomendação de melhores práticas. As eslingas de cabo de aço requerem terminações permanentes - ponteiras estampadas, soquetes de fundição ou acessórios de extremidade com classificação adequada. .article-section { margin-bottom: 40px; } .article-section h2 { font-size: 22px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section h3 { font-size: 16px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section p { font-size: 16px; margin-bottom: 12px; } .article-section ul, .article-section ol { margin-bottom: 12px; } .article-section ul { list-style-type: disc; list-style-position: inside; } .article-section ol { list-style-type: decimal; } .article-section li { font-size: 16px; margin-bottom: 5px; } .article-table { display: table; text-align: center; border-collapse: collapse; width: 100%; font-size: 16px; margin-bottom: 15px; } .article-table thead { display: table-header-group; } .article-table tbody { display: table-row-group; } .article-table tr { display: table-row; } .article-table th { display: table-cell; font-weight: bold; border: 1px solid #cccccc; padding: 8px; } .article-table td { display: table-cell; border: 1px solid #cccccc; padding: 8px; } .article-table caption { caption-side: bottom; font-size: 16px; margin-bottom: 12px; font-style: italic; color: #808080; }

Em todos os sistemas de elevação e amarração — seja para suspender uma viga de aço de um guindaste de construção, atracar uma embarcação em águas abertas ou tensionar uma ponte sustentada por cabos — o desempenho de todo o conjunto depende, em última análise, do seu ponto de conexão mais fraco. Esse ponto de conexão é quase sempre um encaixe de cabo de aço . Selecionar o acessório certo para cada aplicação não é uma questão de preferência; é uma decisão de engenharia crítica para a segurança que determina se um sistema funciona de maneira confiável sob carga ou falha catastroficamente. O que são acessórios para cabos de aço e por que são importantes? Umcessórios para cabos de aço - também chamados de acessórios de cabos ou acessórios de amarração - são os componentes mecânicos que terminam, conectam, tensionam e protegem os cabos de aço em seus pontos finais e locais de fixação intermediários. Sem acessórios, um cabo de aço é simplesmente um pedaço de aço enrolado, sem nenhuma maneira prática de fixá-lo a uma carga, estrutura ou outro componente de cordame. A importância da qualidade do encaixe vai além da simples capacidade de carga. Uma conexão com classificação correta, mas instalada incorretamente, incompatível com o diâmetro do cabo ou fabricada com material inadequado introduz modos de falha que o próprio cabo não criaria. Os padrões da indústria, incluindo os regulamentos ASME B30.9, EN 13414 e OSHA que regem as operações de içamento e amarração, especificam os requisitos de adaptação precisamente por causa disso – a adaptação é a interface mais vulnerável e mais crítica do sistema. As categorias comuns de acessórios para cabos de aço incluem dedais, clipes para cabos de aço, esticadores, acessórios de soquete estampados, manilhas e ganchos. Cada um desempenha uma função mecânica distinta e é projetado para requisitos de carga, condições ambientais e métodos de instalação específicos. Dedais de cabo de aço: protegendo o olho sob carga Quando um cabo de aço é formado em um laço – o olhal – em sua extremidade para criar um ponto de fixação, o cabo naquela dobra é exposto a forças de compressão, abrasão contra ferragens e uma redução no raio de curvatura efetivo. Sem proteção, ciclos de carga repetidos fazem com que o olho se deforme, os fios individuais se cansem na dobra e a resistência efetiva da terminação se degrade com o tempo. A dedal de cabo de aço é instalado dentro do olho para resolver todos esses três mecanismos de falha simultaneamente. O perfil ranhurado do dedal suporta o cabo em torno de todo o arco da curvatura, distribuindo a carga compressiva uniformemente em vez de concentrá-la em um único ponto de contato. Ele mantém o raio de curvatura correto — evitando que o cabo seja dobrado com mais força do que a recomendação mínima do fabricante — e cria uma superfície de apoio endurecida entre o cabo e as ferragens de conexão, eliminando a abrasão direta de metal contra metal. Os dedais são fabricados em aço galvanizado para aplicações industriais e de construção em geral, e em aço inoxidável para ambientes marinhos ou corrosivos. O limite de carga de trabalho (WLL) é calculado dividindo a resistência mínima à ruptura do cabo por um fator de segurança, normalmente entre 4:1 e 6:1, dependendo do padrão de aplicação. O dedal deve ser classificado para corresponder à WLL do cabo e ao hardware de conexão – um dedal subdimensionado em um olhal de cabo superdimensionado se deformará sob carga e perderá sua função protetora. Os dedais são componentes padrão em lingas de guindastes e guinchos, freios de elevação, equipamentos marítimos e sistemas de ancoragem e suspensão de construção onde cargas repetidas e fadiga de alto ciclo são as principais preocupações. Clipes de cabo de aço: formando terminações de campo seguras Clipes de cabo de aço - às vezes chamados de braçadeiras de cabo - são o método de terminação instalado em campo mais comumente usado para formar um olhal em um cabo de aço sem equipamento especializado. Sua instalação requer apenas uma chave inglesa e uma especificação de torque, tornando-os práticos para aplicações no local de trabalho, configurações de amarração temporária e situações onde o ajuste do comprimento do cabo pode ser necessário após a instalação inicial. O clipe de cabo de aço com parafuso em U padrão consiste em um parafuso em forma de U, uma sela e duas porcas. A instalação correta segue a regra que se tornou fundamental para a segurança do equipamento: nunca sele um cavalo morto . Isso significa que a sela – o componente de suporte de carga – deve sempre ser colocada na extremidade ativa (de suporte de carga) do cabo, com o parafuso em U na extremidade morta (curta). A inversão desta orientação reduz a eficiência da terminação em aproximadamente 40% e aumenta significativamente o risco de deslizamento do cabo sob carga. O clipe de punho oferece uma construção alternativa que elimina totalmente a preocupação com a orientação. Por apresentar duas selas em lados opostos do cabo, ele fixa simetricamente as pontas vivas e mortas, proporcionando eficiência consistente, independentemente da maneira como a conexão está posicionada. Isso torna os clipes de punho preferíveis em aplicações onde é provável a instalação por pessoal menos experiente ou onde a orientação da extremidade do cabo pode não estar claramente marcada. Os padrões da indústria exigem um mínimo de três clipes para a maioria das terminações de olhal de cabo de aço, com espaçamento e valores de torque especificados pelo diâmetro do cabo. Os clipes não são recomendados para aplicações de elevação suspensas, onde terminações permanentes, como soquetes estampados, são exigidas pela maioria dos padrões aplicáveis. Esticadores: ajuste preciso de tensão em rigging Muitas aplicações de cabos de aço exigem não apenas uma conexão segura, mas também ajustável – a capacidade de ajustar a tensão após a instalação, corrigir a folga introduzida pelo estiramento ou movimento térmico ou equalizar a distribuição de carga em várias pernas do cabo. O esticador é a solução de hardware padrão para esse requisito. Um esticador consiste em um corpo central rosqueado com roscas opostas em cada extremidade e dois acessórios de extremidade que são aparafusados ​​nessas roscas. Girar o corpo em uma direção atrai simultaneamente ambos os acessórios finais para dentro, encurtando o comprimento efetivo da montagem e aumentando a tensão. Girar na direção oposta estende as conexões e reduz a tensão. A faixa de ajuste depende do comprimento do corpo e do curso da linha. As configurações de encaixe final variam para atender aos requisitos de conexão. As extremidades dos ganchos fixam-se rapidamente em acessórios de anel ou pontos de carga sem ferramentas, tornando-os adequados para cordames temporários ou reposicionados frequentemente. As extremidades dos olhais fornecem um laço fechado para conexões de parafusos ou pinos, oferecendo uma fixação permanente mais segura. As extremidades da mandíbula usam um garfo tipo manilha que aceita um pino, permitindo a articulação no ponto de conexão – importante em aplicações onde a geometria do cordame muda sob carga. Os esticadores são especificados em aço carbono galvanizado para construção, infraestrutura e equipamentos de transporte, e em aço inoxidável tipo 316 para aplicações marítimas, arquitetônicas e em ambientes corrosivos. Em equipamentos marítimos, onde a exposição contínua à água salgada e à pulverização acelera a corrosão, os esticadores de aço inoxidável com terminações estampadas fornecem a combinação de resistência à corrosão e integridade de conexão que as alternativas galvanizadas não conseguem igualar durante uma vida útil completa. Acessórios de soquete estampados: terminações de resistência máxima Para aplicações que exigem a mais alta eficiência de terminação possível – içamentos críticos de guindastes, sistemas de amarração offshore, cabos de suspensão de elevadores e sistemas de suporte de pontes – as conexões de soquete estampadas fornecem o desempenho que nenhum método de terminação mecânica pode replicar. Um soquete estampado é preso à extremidade do cabo de aço usando uma prensa hidráulica que comprime o corpo do soquete uniformemente ao redor do cabo, deformando o metal em engate mecânico com os fios e cordões individuais. O resultado é uma terminação que atinge 95–100% da resistência mínima à ruptura do cabo – transferindo efetivamente toda a capacidade de carga do cabo através da conexão sem deslizamento, deformação ou concentração de tensão no ponto de conexão. A tabela abaixo resume as classificações de eficiência dos métodos de terminação comuns, que determinam diretamente o Limite de Carga de Trabalho efetivo do conjunto completo: Eficiência da terminação do cabo de aço por tipo de conexão Método de rescisão Classificação de eficiência Melhor Aplicação Soquete Derramado (Spelter) 100% Elevações críticas permanentes, cabo estrutural Encaixe de soquete estampado 95–100% Equipamento de guindaste, amarração, cabos de elevador Emenda Mecânica 90–95% Eslingas, equipamentos industriais em geral Clipes de cabo de aço (parafuso em U) 80% Terminações de campo, aparelhamento temporário Soquete em Cunha 75–90% Linhas de elevação de guindaste ajustáveis em campo Os soquetes em cunha ocupam uma posição intermediária útil — eles não atingem a eficiência total das conexões estampadas, mas permitem a instalação em campo e o ajuste da extremidade do cabo sem uma prensa hidráulica, tornando-os a escolha preferida para aplicações de guincho de guindaste onde a substituição do cabo deve ser realizada no local e o tempo de inatividade é uma restrição. Aplicações: Guindastes de Construção e Amarração Marinha A seleção de acessórios para cabos de aço muda significativamente dependendo do ambiente operacional, e dois ambientes representam os requisitos mais exigentes e mais claramente definidos: operações de guindastes de construção e sistemas de amarração marítima. Em guindastes de construção e aplicações de içamento , as conexões devem suportar cargas dinâmicas – a aplicação e liberação repentina do peso da carga que gera forças de choque significativamente acima da classificação de carga estática. As linhas de elevação do guindaste, os blocos de carga e os conjuntos pendentes operam neste regime dinâmico. Conexões de soquete estampadas e emendas mecânicas são preferidas para terminações permanentes de extremidades de cabos porque suas altas classificações de eficiência preservam todo o fator de segurança de projeto do sistema, mesmo depois de contabilizados os fatores de carga dinâmicos. Os dedais são padrão em todas as conexões oculares para manter o raio de curvatura e evitar rachaduras por fadiga nos pontos de contato. Grampos de cabo de aço são aceitáveis ​​para bloqueio temporário e arranjos de sustentação, mas não são permitidos para içamento suspenso de acordo com ASME B30.9 e padrões equivalentes. Em aplicações de ancoragem marítima e offshore , a corrosão é a principal ameaça material. A exposição à água salgada, ao ciclo das marés e ao cloreto atmosférico degrada as conexões de aço carbono galvanizado a taxas que tornam obrigatórias a inspeção regular e a substituição. O aço inoxidável grau 316 — que oferece resistência a cloretos substancialmente melhor do que o grau 304 — é a especificação de material para acessórios de amarração, manilhas e esticadores em ambientes offshore. Conexões de aço inoxidável adequadamente especificadas podem prolongar a vida útil em até 50% em comparação com alternativas galvanizadas em condições de alto teor de sal, reduzindo a frequência de manutenção e o tempo de inatividade associado da embarcação. Como selecionar o acessório correto para cabo de aço A seleção do acessório para qualquer aplicação de cabo de aço requer a correspondência de quatro parâmetros: requisitos de carga, condições ambientais, método de instalação e padrão de certificação. Requisito de carga: Determine a carga máxima de trabalho, aplique o fator de segurança apropriado para a categoria de aplicação e verifique se a WLL nominal da conexão atende ou excede o resultado. Nunca selecione uma conexão com base apenas na resistência à ruptura – a WLL é o limite operacional. Condição ambiental: Ambientes externos, marinhos e químicos exigem materiais resistentes à corrosão. Combine a especificação galvanizada, inoxidável Grau 304 ou inoxidável Grau 316 com a severidade da exposição. Inspecione o acabamento da superfície quanto à uniformidade e espessura do revestimento antes da instalação. Emstallation method: Avalie se a instalação em campo com ferramentas padrão é necessária ou se a aplicação permite estampagem na oficina com equipamento hidráulico. Isso determina se os acessórios mecânicos ou as terminações estampadas são apropriados e define o limite superior da classificação de eficiência alcançável. Padrão de certificação: Verifique se os acessórios possuem as certificações exigidas para a jurisdição da aplicação — ASME B30.9 para operações de elevação nos EUA, EN 13414 para equipamento europeu, ISO 9001 para conformidade com gerenciamento de qualidade. Os produtos certificados incluem documentação de rastreabilidade e registros de testes de prova de carga necessários para fins de inspeção e auditoria. Os acessórios que atendem a esses critérios - classificados corretamente, especificados adequadamente para o ambiente, compatíveis com o método de instalação e com as certificações relevantes - fornecem a integridade estrutural, a confiabilidade da carga e a documentação de conformidade que as operações exigentes de elevação e amarração exigem. Conclusão Os acessórios para cabos de aço são os componentes que determinam se um sistema de amarração funciona com segurança em sua capacidade nominal ou falha em seu ponto mais fraco. Os dedais protegem as terminações oculares da fadiga e da abrasão. Os clipes de cabo de aço fornecem terminações de campo flexíveis para aplicações não aéreas. Os esticadores permitem o controle preciso da tensão em equipamentos de construção, marítimos e estruturais. As conexões de soquete estampadas proporcionam máxima eficiência de terminação para os içamentos mais críticos. Compreender a função, as limitações e os critérios de seleção de cada tipo de acessório é a base do projeto seguro do sistema de cabos de aço — e o ponto de partida para qualquer decisão de aquisição onde a segurança e a conformidade não são negociáveis. .article-section { margin-bottom: 40px; } .article-section h2 { font-size: 22px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section h3 { font-size: 16px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section p { font-size: 16px; margin-bottom: 12px; } .article-section ul, .article-section ol { margin-bottom: 12px; } .article-section li { font-size: 16px; margin-bottom: 8px; } .article-table { display: table; text-align: center; border-collapse: collapse; width: 100%; font-size: 16px; margin-bottom: 15px; } .article-table thead { display: table-header-group; } .article-table tbody { display: table-row-group; } .article-table tr { display: table-row; } .article-table th { display: table-cell; font-weight: bold; border: 1px solid #cccccc; padding: 8px; } .article-table td { display: table-cell; border: 1px solid #cccccc; padding: 8px; } .article-table caption { caption-side: bottom; font-size: 16px; margin-bottom: 12px; font-style: italic; color: #808080; }

Compreendendo a terminação ocular do cabo de aço com virola de alumínio oval Um oval cabo de aço com virola de alumínio terminação ocular - também descrito nas normas como terminação de olhal protegida por ponteira (FSET) - é o método mais amplamente utilizado para formar um laço de suporte de carga permanente na extremidade de um cabo de aço. A técnica usa uma manga de alumínio oval sem costura que é comprimida em torno da extremidade ativa e da cauda devolvida do cabo de aço, unindo-os sob pressão mecânica controlada para criar um olhal que pode ser algemado, enganchado ou conectado diretamente a um ponto de içamento. O perfil oval da ponteira é central para a sua função. A seção transversal achatada permite que ambas as pernas do cabo de aço fiquem lado a lado dentro do furo, garantindo que a força de compressão seja aplicada uniformemente em ambos os fios durante a estampagem. Esta geometria distingue a ponteira oval das mangas redondas, que são projetadas apenas como tampas de extremidade de corda, e não para formar olhais estruturais. Por que o alumínio oval é o padrão da indústria para terminações oculares Os terminais ovais de alumínio tornaram-se a escolha padrão para terminações de olhais de cabos de aço na fabricação de eslingas de elevação por vários motivos convergentes: Eficiência de força: Uma ponteira oval de alumínio estampada corretamente pode atingir até 100% da força de ruptura mínima nominal do cabo de aço. Nenhuma eficiência mecânica é sacrificada em comparação com métodos de terminação mais complexos, como o soquete de spelter. Velocidade de fabricação: Uma prensa hidráulica de estampagem pode completar uma terminação de olhal único em segundos. Os fabricantes de lingas de alto volume produzem rotineiramente centenas de montagens por turno usando equipamentos de estampagem automatizados, um rendimento que não é alcançável com terminações emendadas manualmente ou preenchidas com resina. Resultado compacto e inspecionável: A ponteira estampada apresenta um componente claramente definido e visualmente inspecionável. Qualquer rachadura, compressão incompleta ou deslizamento da ponta do cabo além da extremidade do ferrolho é imediatamente visível durante a inspeção pré-uso de rotina – uma vantagem de segurança significativa em relação às terminações de soquete fechadas. Alinhamento regulatório: As terminações de olhal protegidas por ponteira são especificamente abordadas pela EN 13411-3 (harmonizada a partir da DIN 3093), a norma europeia aplicável às terminações de cabos de aço. A conformidade com esta norma é um pré-requisito para a marcação CE de cintas de elevação de acordo com a Diretiva de Máquinas da UE. Vantagem de peso: O alumínio tem aproximadamente um terço da densidade do aço. Para eslingas com múltiplas pernas usadas em trabalhos com pontes rolantes, a economia de peso cumulativa em vários terminais reduz significativamente o peso morto da eslinga e facilita o manuseio manual durante as operações de amarração. Formas de virola oval de alumínio: Forma A e Forma B A EN 13411-3 define dois formatos de ponteira para terminações de olhal de cabo de aço, cada um adequado para requisitos de fabricação ligeiramente diferentes: Comparação de formas ovais de virola de alumínio EN 13411-3 Recurso Forma A (oval padrão) Forma B (Oval Estendido) Comprimento do corpo Mais curto, compacto Mais longo, estendido Número de posições de swage Normalmente 2–3 crimpagens Normalmente 3–5 crimpagens Uso preferencial Fabricação geral de eslingas, diâmetros de cabo menores Diâmetros maiores, ciclos de trabalho mais elevados, aplicações offshore Conformidade com EN 13411-3 Sim Sim Uma terceira variante – a ponteira de cano duplo (ampulheta) – às vezes é descrita junto com os tipos ovais padrão. O formato de ampulheta cria dois furos adjacentes comprimindo o centro do ferrolho antes da instalação, tornando mais simples guiar ambas as extremidades do cabo de aço através de canais separados antes de formar o olhal. O desempenho de fixação é comparável aos terminais ovais padrão quando estampados corretamente, embora os terminais em ampulheta não sejam explicitamente definidos na EN 13411-3 e devam ser avaliados de acordo com critérios de teste equivalentes se usados ​​em conjuntos de elevação nominais. Guia passo a passo para fazer uma terminação ocular com virola de alumínio oval A produção de uma terminação de olhal de cabo de aço confiável requer preparação correta, seleção precisa de componentes e equipamento de estampagem devidamente calibrado. O procedimento a seguir descreve as melhores práticas para formação de olhal de alça única com dedal, que é a configuração mais comum para eslingas de elevação: Verifique a compatibilidade dos componentes. Confirme se o número do tamanho do terminal corresponde ao diâmetro nominal do cabo de aço. Verifique se o grau do cabo de aço (normalmente 1570–1960 N/mm² para cabos redondos galvanizados) está dentro da faixa coberta pela certificação de teste EN 13411-3 do ferrolho. Prepare a extremidade do cabo de aço. Corte a corda com um cortador de cabo de aço, disco abrasivo rotativo ou guilhotina hidráulica. Evite o corte por chama, que funde os fios e cria uma extremidade irregular que não pode ser inserida corretamente no orifício do ferrolho. Prenda levemente a extremidade cortada com fita adesiva antes da inserção para evitar que o fio se espalhe durante o manuseio. Meça e marque o comprimento da cauda. Calcule o comprimento mínimo da cauda necessário: EN 13411-3 especifica que a cauda saliente deve ser pelo menos igual ao diâmetro do cabo após a estampagem. Marque esta posição na corda com um marcador para que fique visível durante a montagem. Passe a ponteira na corda. Deslize a ponteira na extremidade ativa do cabo de aço antes de formar o olhal. A ponteira não pode ser adicionada após a formação do olho. Forme o olho com o dedal. Introduza o dedal no laço do cabo de aço. Puxe a corda firmemente na ranhura do dedal. O dedal evita o colapso do olhal sob cargas pontuais e protege o cabo de torção no ponto de terminação. Certifique-se de que o tamanho do dedal corresponda ao diâmetro do cabo - um dedal grande permite que o cabo se solte, enquanto um dedal subdimensionado cria uma curvatura de raio estreito que quebra os fios de arame por fadiga. Posicione a ponteira. Deslize a ponteira até a base do dedal para que ambas as pernas da corda - a extremidade viva e a cauda morta - passem pelo orifício da ponteira. A ponteira deve ficar nivelada com a coroa do dedal. Empurre-o firmemente para que não haja espaço entre o ferrolho e o dedal. Swage a ponteira. Coloque o conjunto na prensa hidráulica equipada com o conjunto de matrizes de tamanho correto para o ferrolho. Aplique a primeira crimpagem no centro do corpo do ferrolho. Aplique as ondulações subsequentes progredindo para fora em direção a ambas as extremidades. Nunca comece a estampar nas extremidades do ferrolho : começar pelas extremidades prende o metal no centro e pode causar fissuras longitudinais. Para ponteiras que exigem mais de três crimpagens, siga a tabela de posicionamento da matriz do fabricante da prensa. Inspecione a terminação ocular concluída. Meça as dimensões estampadas de acordo com as especificações do fabricante da matriz. Confirme: não há rachaduras ou rachaduras no corpo do ferrolho; a ponta do cabo se projeta pelo menos um diâmetro do cabo além da saída do ferrolho; o olho está corretamente formado com o dedal totalmente encaixado; nenhuma dobra ou enjaulamento da corda na entrada da virola. Tipos de cabos de aço compatíveis para terminações oculares com ponteira de alumínio oval A EN 13411-3 especifica que as terminações oculares ovais de alumínio são validadas para cabos de aço de camada única brilhante ou galvanizado com fios redondos , abrangendo tipos de cabos de 1570 a 1960 N/mm². Isso abrange as construções de eslingas de elevação mais amplamente utilizadas, incluindo classificações de corda 6×19, 6×36 e 8×19. Cabos de aço inoxidável não são recomendados para uso com ponteiras de alumínio em ambientes corrosivos. A diferença de potencial eletroquímico entre o alumínio e o aço inoxidável cria um par galvânico que acelera a corrosão do alumínio quando há umidade presente. Para cabos de aço inoxidável em ambientes marítimos ou de plantas químicas, ponteiras de cobre ou aço inoxidável são a seleção de material correta. O cabo de aço galvanizado e os terminais de alumínio, por outro lado, formam um par eletroquimicamente compatível porque o revestimento de zinco no cabo compartilha um potencial semelhante ao do alumínio, tornando esta combinação inerentemente resistente ao ataque galvânico. Erros comuns e como evitá-los Mesmo com componentes compatíveis, a técnica incorreta produz terminações que falham abaixo da carga nominal. Os erros de instalação observados com mais frequência incluem: Tamanho errado da ponteira: Usar uma ponteira de tamanho muito grande resulta em compressão insuficiente durante a estampagem. O furo permanece ligeiramente superdimensionado após a prensagem, permitindo que o cabo deslize sob carga. Estampagem das pontas para dentro: Começando nas extremidades externas da ponteira, retém o material no centro, produzindo uma ponteira em forma de barril, tensionada internamente, que pode rachar longitudinalmente. Comprimento insuficiente da cauda: Uma cauda que não se projeta além da saída do ferrolho não fornece nenhum sinal visível de deslizamento do cabo e remove a margem de segurança se a terminação for carregada além da carga de prova. Matrizes gastas ou incorretas: As matrizes de estampagem se desgastam com o tempo, produzindo ondulações menores que parecem visualmente aceitáveis, mas não desenvolvem força de retenção total. As matrizes devem ser verificadas dimensionalmente em relação às especificações de prensa do fabricante do ferrolho em intervalos regulares. Omitindo o dedal: A olho nu, sem dedal, concentra-se a carga de flexão em um raio estreito na base do ferrolho. Sob cargas dinâmicas repetidas, isso inicia fraturas por fadiga do fio adjacentes à entrada do ferrolho — um modo de falha que se desenvolve sem aviso visível. Inspeção e vida útil de terminações oculares protegidas por ponteira As eslingas de cabo de aço com terminações com olhal de alumínio devem ser inspecionadas antes de cada uso e examinadas formalmente em intervalos periódicos definidos de acordo com os regulamentos de içamento aplicáveis. Durante a inspeção, procure as seguintes condições de descarte: Rachaduras, rachaduras ou distorções visíveis no corpo do ferrolho. A cauda do cabo não é mais visível na extremidade de saída do ferrolho, indicando que ocorreu deslizamento. Torção ou enjaulamento do cabo de aço no ponto de entrada do ferrolho. Corrosão do cabo de aço, fios quebrados ou desgaste que excede os limites percentuais definidos na norma aplicável (normalmente ISO 4309 para cabos de guindaste, EN 13414-1 para eslingas). Deformação ou perda do dedal, incluindo rotação do dedal dentro do olho, indicando relaxamento da corda. As terminações oculares protegidas por virola são não reutilizável . Depois que uma ponteira foi estampada, o alumínio foi permanentemente endurecido e não pode ser recomprimido em um novo cabo ou expandido para liberar o cabo original. Uma eslinga cortada, reterminada ou reparada deve ser reinspecionada e recertificada como um novo conjunto antes de retornar ao serviço. Para obter suporte técnico sobre componentes de terminação de cabo de aço e disponibilidade de produtos, visite nosso notícias da indústria seção ou entre em contato através de nosso página de contato para falar com nossos especialistas em produtos. .article-section { margin-bottom: 40px; } .article-section h2 { font-size: 22px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section h3 { font-size: 16px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section p { font-size: 16px; margin-bottom: 12px; } .article-section ul, .article-section ol { margin-bottom: 12px; } .article-section li { font-size: 16px; margin-bottom: 5px; } .article-table { display: table; text-align: center; border-collapse: collapse; width: 100%; font-size: 16px; margin-bottom: 15px; } .article-table thead { display: table-header-group; } .article-table tbody { display: table-row-group; } .article-table tr { display: table-row; } .article-table th { display: table-cell; font-weight: bold; border: 1px solid #cccccc; padding: 8px; } .article-table td { display: table-cell; border: 1px solid #cccccc; padding: 8px; } .article-table caption { caption-side: bottom; font-size: 16px; margin-bottom: 12px; font-style: italic; color: #808080; }

O que é uma ponteira de alumínio DIN 3093? Um Virola de alumínio DIN 3093 é uma luva de estampagem oval padronizada usada para criar terminações de olhal permanentes e de alta resistência em conjuntos de cabos de aço. Fabricados a partir de tubos de liga de alumínio sem costura, esses terminais são comprimidos (estampados ou crimpados) no cabo de aço para foumar um laço seguro que resiste à fadiga, abrasão e deslizamento sob carga. A designação "DIN 3093" refere-se ao padrão industrial alemão original (Deutsches Institut für Normung) que definiu os requisitos dimensionais e de material para ponteiras de cabo de aço de alumínio. Hoje, esta norma foi harmonizada com a norma de segurança europeia EN 13411-3, tornando DIN 3093 e EN 13411-3 referências essencialmente intercambiáveis ​​na indústria de aparelhamento e elevação. Os produtos marcados como DIN 3093 estão em total conformidade com a EN 13411-3, e engenheiros e equipes de compras podem usar qualquer uma das designações ao especificar componentes. Composição de materiais e processo de fabricação Os terminais DIN 3093 são produzidos a partir de tubulação de liga de alumínio sem costura , normalmente AW-5051A de acordo com EN 573-3. O processo de fabricação contínuo – onde o alumínio é extrudado sobre um mandril sem soldagem – é fundamental para o desempenho. As mangas soldadas introduzem uma zona afetada pelo calor que enfraquece o material; a construção perfeita elimina esse risco, proporcionando espessura de parede uniforme e propriedades mecânicas consistentes em toda a luva. A liga de alumínio selecionada para os terminais DIN 3093 equilibra três propriedades críticas: ductilidade suficiente para deformar uniformemente durante a crimpagem sem rachar; resistência à tração adequada para reter o cabo de aço sob cargas nominais; e resistência natural à corrosão que torna essas ponteiras adequadas para ambientes externos, marítimos e industriais sem revestimentos adicionais. Ao contrário dos terminais de cobre ou aço inoxidável usados ​​em aplicações especializadas, os terminais de alumínio são a escolha preferida para lingas de cabo de aço galvanizado porque o alumínio e o zinco têm potenciais eletroquímicos compatíveis, minimizando o risco de corrosão galvânica na interface de contato. Faixa de tamanho e especificações dimensionais DIN 3093 As ponteiras de alumínio DIN 3093 estão disponíveis em uma ampla faixa de tamanhos para acomodar cabos de aço, desde cabos arquitetônicos de pequeno diâmetro até eslingas de içamento para serviços pesados. Os tamanhos de produção padrão vão de 1 mm a 60 mm diâmetro do cabo de aço, com fabricação personalizada disponível para cabos acima de 60 mm e abaixo de 3 mm para aplicações especializadas. O número do terminal corresponde diretamente ao diâmetro nominal do cabo que foi projetado para aceitar, simplificando a seleção. Guia representativo de tamanho de ponteira de alumínio DIN 3093 (diâmetro nominal do cabo de aço) Tamanho da virola (mm) Diâmetro do cabo de aço (mm) Aplicação Típica 2 – 4 2 – 4 Umrchitectural cables, fall arrest lanyards 5 – 10 5 – 10 Aparelhamento leve, redes de segurança, sistemas de tensionamento 12 – 20 12 – 20 Eslingas de cabo de aço, cordame de guindaste, ancoragem marítima 22 – 36 22 – 36 Eslingas de elevação pesada, mineração, amarração offshore 40 – 60 40 – 60 Elevação industrial, grandes conjuntos de guindastes Ao selecionar uma ponteira, sempre combine o número do tamanho da ponteira com o diâmetro real do cabo de aço, e não com sua classificação de carga de ruptura. O uso de uma ponteira superdimensionada evita a compressão adequada durante a estampagem e reduz significativamente a resistência de retenção efetiva da terminação. Principais requisitos de desempenho de acordo com EN 13411-3 A EN 13411-3 (a sucessora harmonizada da DIN 3093) define quatro casos de teste que uma terminação de olhal devidamente estampada e fixada com ponteira deve satisfazer. Esses testes verificam o desempenho sob condições que representam o uso industrial típico: Teste de tração estática: A terminação do olhal completa deve suportar uma carga de prova de 2x a carga nominal de trabalho sem deformação permanente ou deslizamento. Teste de carga de ruptura: Umt minimum, the swaged assembly must reach the wire rope's rated minimum breaking force — the best-performing ferrule designs achieve up to 100% of rope breaking strength. Desempenho de fadiga: A terminação deve suportar cargas cíclicas repetidas sem falha em uma fração definida da carga de ruptura, simulando condições de elevação dinâmica do mundo real. Resistência ao deslizamento: O cabo não deve passar pela ponteira durante nenhuma etapa do teste, confirmando a adequação da compressão de crimpagem aplicada. As ponteiras com marcações de conformidade EN 13411-3 / DIN 3093 foram validadas de acordo com esses critérios, fornecendo a evidência documental necessária para equipamentos de elevação com marcação CE e inspeção regulatória. Umpplication Industries and Use Cases Os terminais de alumínio DIN 3093 são especificados em uma ampla variedade de setores onde as terminações dos cabos de aço devem ser permanentes, com capacidade de carga e resistentes à degradação ambiental: Marítimo e offshore: Cabos de amarração, cabos de ancoragem e cordames de convés, onde acessórios leves reduzem o peso superior e a resistência natural à corrosão do alumínio proporciona longa vida útil em atmosferas salinas. Construção e engenharia civil: Eslingas de cabos de aço para elevação de elementos pré-fabricados, tensionamento de fôrmas, ancoragem de obras temporárias e sistemas de redes de segurança em obras elevadas. Mineração: Cabos de elevação, guias de gaiola e sistemas de tensionamento de transportadores em ambientes subterrâneos e abertos onde terminações robustas e inspecionáveis são um requisito regulamentar. Prevenção de quedas e equipamento de proteção individual: Talabartes e carretéis de inércia em sistemas de proteção contra quedas onde a conformidade com a EN 13411-3 é obrigatória para a marcação CE. Umrchitectural and structural tensioning: Cabos de fachada, reforço de hastes de tensão e estruturas de suporte de cobertura em projetos de edifícios modernos, onde o perfil limpo e compacto de ponteiras ovais se adapta a aplicações expostas. Umgricultural equipment: Cabos de controle, ligações de implementos e acessórios de elevação em tratores e máquinas agrícolas onde terminações leves são preferíveis a emendas mecânicas volumosas. Como instalar corretamente uma ponteira de alumínio DIN 3093 A instalação correta é tão importante quanto selecionar um terminal compatível. Uma ponteira crimpada incorretamente pode escorregar sob carga, mesmo que o próprio componente atenda aos requisitos dimensionais da norma DIN 3093. Siga este procedimento para obter uma terminação confiável e compatível com os padrões: Selecione o tamanho correto do ferrolho. Combine o número do terminal com o diâmetro nominal do cabo de aço usado. Confirme se ambos os componentes – ponteira e cabo – possuem designações padrão compatíveis. Corte o cabo de aço de forma limpa. Use um cortador de cabo de aço adequado ou um disco de corte abrasivo. Evite métodos de corte com chama ou cisalhamento que espalhem os fios do cabo e impeçam a inserção limpa no furo do ferrolho. Passe a corda pela ponteira. Passe o cabo de aço através do furo da ponteira a partir do lado da extremidade de trabalho, deixando um comprimento de cauda suficiente para formar o tamanho de olhal necessário, além de um comprimento mínimo de cauda de pelo menos um diâmetro de cabo além da ponteira após a estampagem. Forme o laço do olho. Dobre a corda para trás para criar o olho. Se for necessário um dedal, coloque-o dentro do laço e estique a corda firmemente contra a ranhura do dedal antes de posicionar a ponteira. Posicione a ponteira na base do olho. Empurre a ponteira firmemente contra a base do dedal (ou a dobra do olho) de modo que as pontas vivas e mortas da corda passem através do orifício da ponteira. Swage a ponteira. Usando uma prensa hidráulica de estampagem equipada com o conjunto de matrizes correto para o tamanho do ferrolho, aplique compressão. Para anilhas que exigem múltiplas crimpagens, comece no centro da anilha e trabalhe para fora em direção a cada extremidade para evitar empenamento do material. Inspecione a terminação concluída. Confirme se o ferrolho está uniformemente comprimido sem rachar; verifique se a ponta do cabo se projeta além da extremidade do ferrolho; e verifique se o olho está bem formado e sem dobras na base. DIN 3093 versus outros métodos de terminação de cabo de aço Os engenheiros de rigging têm diversas opções de terminação, e os terminais estampados DIN 3093 ocupam uma posição bem definida em termos de desempenho, custo e permanência. Em comparação com os clipes de cabo de aço (grampos de parafuso em U), um olhal fixado corretamente com ponteira fornece uma eficiência significativamente maior - até 95-100% da resistência à ruptura do cabo - enquanto os clipes de cabo de aço raramente atingem mais de 80% e exigem reaperto periódico. Os clipes são, no entanto, reutilizáveis ​​e ajustáveis, tornando-os preferíveis para aplicações temporárias. Os olhais emendados manualmente em cabos de fibra natural ou sintética oferecem eficiência semelhante, mas exigem mão de obra qualificada e não são aplicáveis ​​a cabos de aço em ambientes industriais. Os soquetes de fundição (resina ou zinco fundido) atingem 100% de resistência do cabo, mas são caros, demorados para preparar e adequados principalmente para instalações estruturais permanentes. A ponteira estampada DIN 3093, portanto, ocupa o meio-termo prático: é rápida de instalar com as ferramentas corretas, oferece resistência quase total ao cabo, cria uma terminação compacta e inspecionável e, com o custo unitário da ponteira, é econômica mesmo para fabricação de eslingas de alto volume. Garantia de Qualidade e Considerações sobre Aquisições Ao adquirir ponteiras de alumínio DIN 3093, priorize fornecedores que forneçam certificados de fábrica confirmando que a composição da liga de alumínio atende aos requisitos da EN 573-3 para AW-5051A. Relatórios de testes de terceiros que demonstram a conformidade com a norma EN 13411-3 para conjuntos de olhais fixados por ponteira acabados — e não apenas a conformidade dimensional — dão garantia de que o produto funcionará conforme especificado sob carga. A construção perfeita deve ser confirmada em vez de presumidos: algumas ponteiras de qualidade inferior são fabricadas a partir de tubos soldados e podem não ser identificadas como tal nas listas básicas de produtos. Solicite microscopia transversal ou confirme o método de fabricação com seu fornecedor. Para a fabricação de cintas de elevação destinadas à marcação CE ou inspeção por terceiros, a rastreabilidade da documentação desde a matéria-prima até o componente acabado é um requisito obrigatório, e não um extra opcional. Para obter informações sobre produtos industriais relacionados e nossos serviços de apoio a compras, visite nosso gama de produtos or entre em contato com nossa equipe diretamente para consultas técnicas e preços por volume. .article-section { margin-bottom: 40px; } .article-section h2 { font-size: 22px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section h3 { font-size: 16px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section p { font-size: 16px; margin-bottom: 12px; } .article-section ul, .article-section ol { margin-bottom: 12px; } .article-section li { font-size: 16px; margin-bottom: 5px; } .article-table { display: table; text-align: center; border-collapse: collapse; width: 100%; font-size: 16px; margin-bottom: 15px; } .article-table thead { display: table-header-group; } .article-table tbody { display: table-row-group; } .article-table tr { display: table-row; } .article-table th { display: table-cell; font-weight: bold; border: 1px solid #cccccc; padding: 8px; } .article-table td { display: table-cell; border: 1px solid #cccccc; padding: 8px; } .article-table caption { caption-side: bottom; font-size: 16px; margin-bottom: 12px; font-style: italic; color: #808080; }

O que são eslingas de corrente de liga de aço? Liga de aço eslingas de corrente são conjuntos de elevação para serviços pesados projetados para aplicações industriais que exigem resistência, durabilidade e confiabilidade sob condições extremas. Cada eslinga é construída a partir de elos de corrente de liga de aço de alta resistência interconectados com um elo mestre na parte superior e acessórios nas extremidades - como ganchos, anéis ou ganchos - nas extremidades de trabalho. Ao contrário das alternativas sintéticas, as lingas de corrente de aço-liga não esticam, desfiam ou degradam quando expostas a arestas vivas, superfícies abrasivas ou temperaturas elevadas, tornando-as a escolha padrão para fundições, siderúrgicas, canteiros de obras e ambientes de fabricação pesada. As eslingas de corrente estão disponíveis em quatro configurações principais de perna: perna única, perna dupla, perna tripla e quatro patas . Cada configuração distribui a carga de maneira diferente e é selecionada com base na forma, no peso e nos requisitos de equilíbrio do objeto que está sendo içado. Um tipoia de perna única é ideal para içamentos verticais simples, enquanto as eslingas com múltiplas pernas proporcionam controle de carga superior para cargas assimétricas ou superdimensionadas. 80ª série vs. 100ª série: Compreendendo a diferença fundamental O grau de uma linga de corrente refere-se à força de ruptura mínima em relação à área da seção transversal da corrente – um grau mais alto significa maior resistência no mesmo diâmetro. Ao selecionar lingas de corrente de aço-liga, a escolha entre o grau 80 e o grau 100 é uma das decisões mais críticas, afetando diretamente os limites de carga de trabalho, o peso da linga e a eficiência de custos. Recurso 80ª série Nota 100 Força mínima de ruptura 800 N/mm² 1000 N/mm² Força Relativa Linha de base da indústria ~25% mais forte Peso da funda (mesma WLL) Mais pesado Mais leve Código de cores (comum) Amarelo / Laranja Roxo / Violeta Aplicação Típica Elevação industrial geral Elevadores de alta resistência e sensíveis ao peso Padrões EN 818-4, ASME B30.9, GB/T 10051 EN 818-4, ASME B30.9, GB/T 10051 As lingas de corrente grau 80 são há muito tempo o padrão da indústria e continuam sendo amplamente utilizadas para levantamento pesado de uso geral. Eles oferecem excelente resistência, histórico comprovado e ampla compatibilidade com a maioria dos hardwares de rigging. No entanto, as eslingas de corrente grau 100 oferecem limites de carga de trabalho aproximadamente 25% maiores no mesmo diâmetro de corrente – o que significa que você pode levantar cargas mais pesadas com um conjunto de eslinga mais leve e mais gerenciável. Isto é particularmente valioso em operações onde a fadiga do montador, a velocidade de configuração e a capacidade da ponte rolante são fatores-chave. Ambas as classes atendem aos padrões EN 818-4, ASME B30.9 e GB/T 10051, garantindo total rastreabilidade e certificação de carga. Elevação em alta temperatura: Por que as lingas de corrente são excelentes Uma das vantagens mais distintivas das lingas de corrente de aço-liga em relação às alternativas de cabos sintéticos ou de aço é seu desempenho excepcional como lingas de elevação de alta temperatura. As lingas de nylon e poliéster podem começar a perder a integridade estrutural em temperaturas tão baixas quanto 80°C, enquanto as lingas de cabo de aço são suscetíveis à fadiga induzida pelo calor e à degradação do núcleo. As lingas de corrente de liga de aço, por outro lado, são classificadas para uso contínuo em temperaturas de até 400°C com redução adequada do limite de carga de trabalho. De acordo com as diretrizes ASME B30.9, o limite de carga de trabalho de uma linga de corrente deve ser reduzido quando usado em ambientes com temperaturas elevadas. As seguintes reduções se aplicam como orientação geral do setor: Até 200°C: Não é necessária redução na WLL 200°C a 300°C: Reduza a WLL em 10% 300°C a 400°C: Reduza a WLL em 25% Acima de 400°C: A eslinga deve ser retirada de serviço e recertificada antes de uso posterior Isso torna as lingas de corrente de aço-liga a única opção prática para o manuseio de tarugos quentes em usinas siderúrgicas, transferências de moldes fundidos em fundições e elevação relacionada a fornos na fabricação de cerâmica ou vidro. É fundamental permitir que as eslingas esfriem antes de inspecioná-las após o uso, pois a exposição ao calor é cumulativa – cada ciclo de alta temperatura afeta gradativamente a capacidade de carga de trabalho a longo prazo. Acessórios finais e opções de configuração A versatilidade das lingas de corrente de aço-liga é ampliada ainda mais pela variedade de acessórios disponíveis. Selecionar o acessório correto é tão importante quanto escolher o grau e o número de pernas corretos, pois acessórios inadequados podem comprometer a segurança e o controle da carga. Tipos comuns de acessórios finais Gancho de tipoia (gancho deslizante): Ganchos de garganta grande, normalmente com travamento automático, usados para elevação geral acima da cabeça. Adequado para a maioria das aplicações padrão. Gancho de travamento automático: Gira no centro e trava automaticamente sob pressão de carga, evitando a liberação acidental durante a elevação. Essencial para ambientes dinâmicos ou de alta vibração. Gancho de fundição: Apresenta uma abertura de garganta extragrande projetada para acomodar pontos de fixação de carga volumosos, comumente usados em fundição e manuseio de metal fundido. Gancho de agarrar: Possui uma garganta estreita que se prende diretamente entre os elos da corrente, permitindo que o comprimento de trabalho da eslinga seja encurtado sem reduzir a capacidade nominal. Link mestre oblongo: O anel superior que conecta todas as pernas ao gancho do guindaste ou talha. Deve corresponder à classificação de carga correta para o conjunto completo. Para eslingas com múltiplas pernas, o ângulo das pernas impacta significativamente o limite efetivo de carga de trabalho. À medida que o ângulo entre as pernas aumenta além de 60°, a tensão em cada perna aumenta acentuadamente. Consulte sempre a tabela de fator de ângulo de carga fornecida com lingas de corrente certificadas Grau 80 ou Grau 100 para confirmar a WLL correta para sua geometria de elevação. Padrões de certificação: EN 818-4, ASME B30.9 e GB/T 10051 As lingas de corrente de liga de aço certificadas são fabricadas e testadas de acordo com padrões reconhecidos internacionalmente que regem as propriedades do material, testes de carga de prova, marcação e rastreabilidade. Compreender qual norma se aplica à sua região ou mercado de exportação é essencial para fins de conformidade e seguro. EN 818-4: O padrão europeu para lingas de corrente de elos curtos para fins de elevação geral. Abrange classes de correntes, testes de montagem, requisitos de marcação e fatores de segurança. Obrigatório para fundas com marcação CE vendidas nos mercados da UE. ASME B30.9: O padrão americano que rege a construção, fixação, uso, inspeção e manutenção de eslingas — incluindo eslingas de corrente de liga de aço. Amplamente referenciado nas operações industriais da América do Norte. GB/T 10051: Padrão nacional da China para elevação de lingas de corrente, abrangendo correntes de elos redondos e de elos curtos. Obrigatório para eslingas usadas em operações de elevação certificadas de acordo com as estruturas regulatórias chinesas. Cada eslinga compatível é etiquetada com uma placa de identificação ou etiqueta durável listando o estilo da eslinga, número de série, tamanho da corrente, classe, limite de carga de trabalho e detalhes do fabricante. Essa rastreabilidade completa permite que os operadores e gerentes de segurança mantenham registros de inspeção precisos e registros de retirada de cada eslinga individual em seu inventário — um requisito das regulamentações da OSHA e dos códigos internacionais de segurança no local de trabalho equivalentes. Critérios de inspeção, manutenção e retirada A inspeção regular não é negociável para qualquer operação de elevação. As lingas de corrente de liga de aço devem ser inspecionadas antes de cada uso e submetidas a uma inspeção periódica completa em intervalos determinados pela frequência de uso, severidade da aplicação e regulamentos aplicáveis. Os principais indicadores de que uma eslinga deve ser removida de serviço incluem: Desgaste do elo da corrente excedendo a espessura mínima permitida especificada pelo fabricante Rachaduras, sulcos ou deformações em qualquer elo, elo mestre ou acessório final Alongamento de links individuais além de 3% do comprimento original Etiquetas de identificação danificadas, ilegíveis ou ausentes Descoloração térmica indicando exposição acima de 400°C sem recertificação subsequente Corrosão química, corrosão ou qualquer dano superficial que comprometa a integridade do link O armazenamento adequado também prolonga a vida útil da eslinga. Armazene as lingas de corrente de liga de aço em ganchos ou racks designados – nunca no chão onde fiquem expostas à umidade, produtos químicos ou tráfego de veículos. Após o uso em ambientes de alta temperatura, deixe as eslingas esfriarem completamente antes de enrolá-las e armazená-las. Lubrifique os elos da corrente periodicamente com um óleo de máquina leve para evitar corrosão superficial, especialmente em aplicações externas ou com alta umidade. Escolhendo a linga de corrente certa para sua aplicação A seleção da linga de corrente de liga de aço correta requer a avaliação de vários fatores interdependentes. Use a seguinte lista de verificação como ponto de partida prático antes de fazer qualquer pedido ou iniciar um levantamento: Peso da carga e centro de gravidade: Determine a carga máxima e certifique-se de que a WLL da funda – levando em consideração o ângulo da perna – a exceda com uma margem de segurança apropriada. Temperatura operacional: Se a aplicação envolver materiais quentes ou ambientes acima de 200°C, será necessária uma configuração de eslinga de elevação de alta temperatura com corrente de liga grau 80 ou grau 100. Aplique a redução de WLL correta. Configuração das pernas: Perna única para elevações verticais equilibradas; eslingas de duas, três ou quatro pernas para cargas largas, irregulares ou com vários acessórios. Tipo de encaixe final: Combine o tipo de gancho ou anel com a geometria do ponto de fixação da carga e o nível de risco de desengate acidental. Padrão de conformidade: Confirme qual padrão — EN 818-4, ASME B30.9 ou GB/T 10051 — é exigido para seu mercado ou ambiente regulatório. Diâmetro e comprimento da corrente: Certifique-se de que as dimensões da eslinga acomodam a geometria do seu cordame sem folga excessiva ou tensão excessiva em qualquer perna. Em caso de dúvida, consulte um engenheiro de rigging certificado ou a equipe técnica do fabricante da eslinga. As consequências de uma linga de corrente subdimensionada ou especificada incorretamente são graves – a seleção adequada é tão importante quanto o uso adequado. As lingas de corrente de liga de aço grau 80 e grau 100 representam as ferramentas mais confiáveis ​​do setor para içamentos exigentes e, com as especificações corretas, disciplina de inspeção e prática operacional, oferecem desempenho seguro e repetível em milhares de ciclos de içamento.
